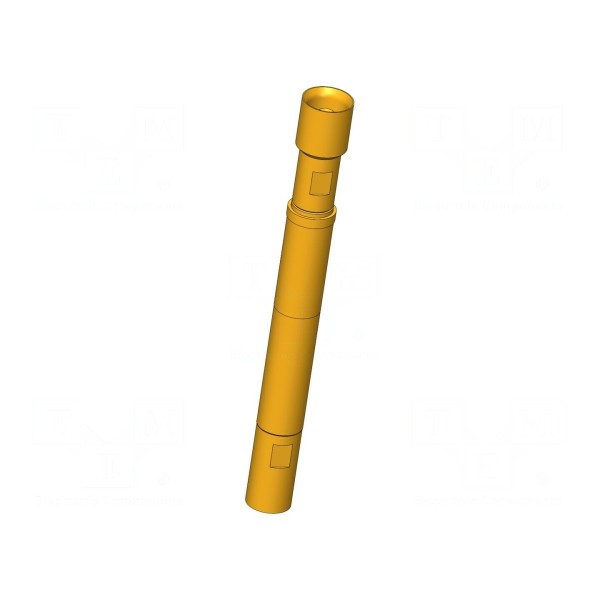

Igła testowa INGUN HFS-810 303 150 A 8043 Y2

Igła testowa INGUN HFS-810 303 150 A 8043 Y2

Igła testowa 3A, ugięcie robocze 2mm, końcówka 1,5mm

Igła testowa INGUN HFS-810 303 150 A 8043 Y2 przeznaczona jest do precyzyjnych pomiarów elektrycznych, charakteryzując się impedancją wynoszącą 50Ω oraz maksymalną częstotliwością pracy 2GHz. Element posiada prąd znamionowy 3A, przy czym maksymalny prąd dla powłoki zewnętrznej wynosi 10A. Konstrukcja końcówki opiera się na odwróconym stożku o średnicy 1,5mm (główka 43).

Parametry mechaniczne obejmują siłę ugięcia sprężyny na poziomie 8N oraz ugięcie robocze wynoszące 2mm, z możliwością ugięcia maksymalnego do 3,7mm. Komponent wykonany jest z miedzi berylowej (CuBe) ze złoconym pokryciem styku, co zapewnia właściwe parametry przewodzenia. Całkowita długość igły wynosi 44,4mm, przy średnicy kołnierza 5mm.

Montaż elementu odbywa się poprzez wciskanie w gniazdo. Urządzenie dostosowane jest do pracy w warunkach temperatury od -40°C do 80°C, co pozwala na stosowanie go w zróżnicowanych środowiskach technicznych.
