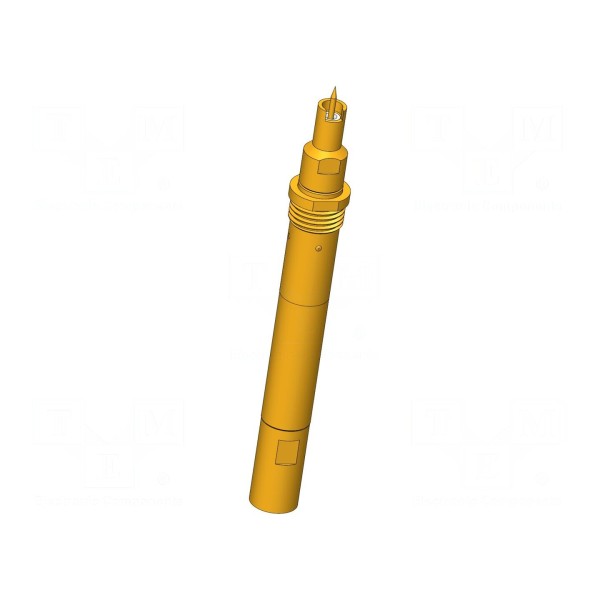

Igła testowa INGUN HFS-810 201 051 A 8002 S 4M

Igła testowa INGUN HFS-810 201 051 A 8002 S 4M

Igła testowa 2A, ugięcie sprężyn 2mm, końcówka 0,51mm

Igła testowa INGUN HFS-810 201 051 A 8002 S 4M została zaprojektowana do pracy w układach o impedancji 50Ω z maksymalną częstotliwością do 2GHz. Element charakteryzuje się prądem znamionowym 2A oraz wytrzymałością dielektryczną na poziomie 1,1kV. Zewnętrzna powłoka igły umożliwia przepływ prądu o natężeniu do 10A, a sama konstrukcja zapewnia funkcję samoczyszczenia podczas pracy.

Końcówka o średnicy 0,51mm posiada płaski, stożkowy kształt, co ułatwia kontakt z punktami pomiarowymi. Element wykonano ze stali ze złoconą powłoką styku, co zapewnia odpowiednią przewodność. Igła wykazuje siłę ugięcia sprężyny wynoszącą 8N oraz pracuje w zakresie temperatur od -40°C do 80°C.

Całkowita długość komponentu wynosi 43mm. Montaż igły odbywa się poprzez wkręcanie. Skok roboczy sprężyn ustalono na 2mm, natomiast maksymalne dopuszczalne ugięcie wynosi 3,7mm.

Igła testowa INGUN HFS-810 201 051 A 8002 S 4M
