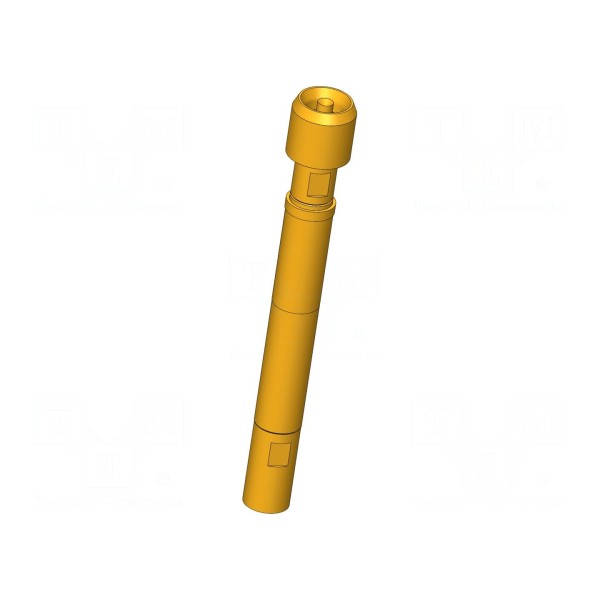

Igła testowa INGUN HFS-810 303 150 A 8042 RF3

Igła testowa INGUN HFS-810 303 150 A 8042 RF3

Igła testowa 3A, ugięcie robocze 2mm, średnica końcówki 1,5mm

Igła testowa INGUN HFS-810 303 150 A 8042 RF3 przeznaczona jest do precyzyjnych zastosowań pomiarowych. Element charakteryzuje się prądem znamionowym na poziomie 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Konstrukcja zapewnia impedancję 50Ω oraz wytrzymałość dielektryczną 1,1kV, co pozwala na pracę przy częstotliwościach sięgających 2GHz.

Końcówka igły o średnicy 1,5mm posiada kształt odwróconego stożka (główka 42). Urządzenie wykonano ze stopu miedzi berylowej (CuBe) z pozłacaną powłoką styku, co zapewnia trwałość połączeń. Zakres temperatury pracy podzespołu mieści się w granicach od -40°C do 80°C.

Całkowita długość elementu wynosi 43,2mm, natomiast średnica kołnierza to 6,1mm. Igła przystosowana jest do montażu wciskanego. Siła ugięcia sprężyny przy pracy wynosi 8N, przy ugięciu roboczym 2mm oraz maksymalnym ugięciu wynoszącym 3,7mm.
