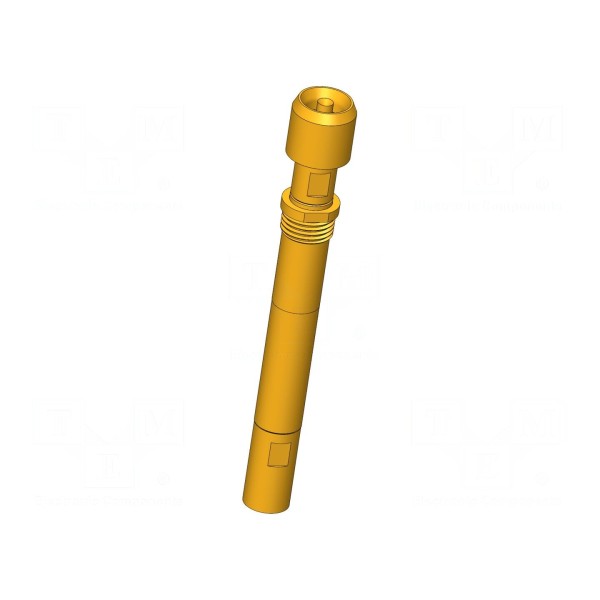

Igła testowa INGUN HFS-810 303 150 A 9342 RF3 M

Igła testowa INGUN HFS-810 303 150 A 9342 RF3 M

Igła testowa 3A, ugięcie robocze 2mm, końcówka 1,5mm

Igła testowa INGUN HFS-810 303 150 A 9342 RF3 M charakteryzuje się prądem znamionowym 3A oraz impedancją 50Ω. Wytrzymałość dielektryczna elementu wynosi 1,1kV, a maksymalna częstotliwość pracy sięga 2GHz. Urządzenie zostało zaprojektowane do pracy w szerokim zakresie temperatur od -40°C do 80°C, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A.

Konstrukcja elementu oparta jest na materiale CuBe ze złoconym pokryciem styku, co zapewnia stabilność połączeń. Średnica końcówki wynosi 1,5mm, a jej kształt to odwrócony stożek (główka 42). Całkowita długość igły to 43,2mm przy średnicy kołnierza 6,1mm. Element przeznaczony jest do montażu wkręcanego.

Parametry mechaniczne obejmują ugięcie sprężyny robocze na poziomie 2mm oraz ugięcie maksymalne wynoszące 3,7mm. Siła ugięcia sprężyny wynosi 9,3N. Komponent znajduje zastosowanie w systemach testowych wymagających precyzyjnego styku punktowego.
