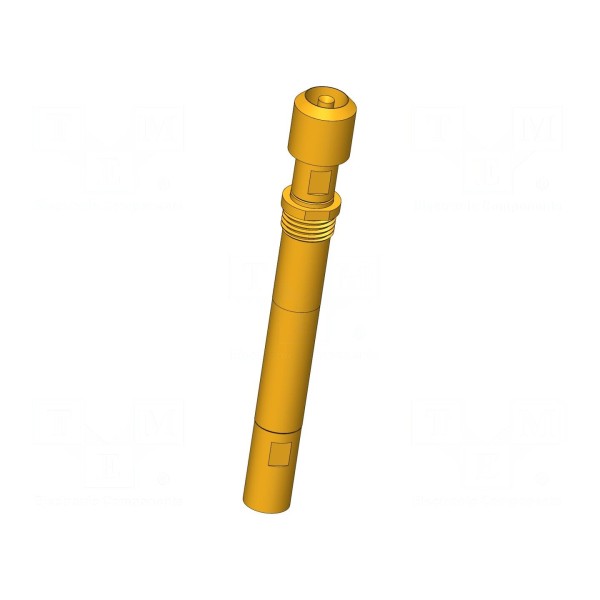

Igła testowa INGUN HFS-810 303 150 A 8042 FS1M

Igła testowa INGUN HFS-810 303 150 A 8042 FS1M

Igła testowa 3A, 50Ω, 2GHz, montaż wkręcany

Igła testowa INGUN HFS-810 303 150 A 8042 FS1M jest przeznaczona do zadań pomiarowych wymagających wysokiej precyzji w pasmie częstotliwości do 2GHz. Element charakteryzuje się impedancją wynoszącą 50Ω oraz wytrzymałością dielektryczną na poziomie 1,1kV, co sprawia, że nadaje się do wymagających środowisk testowych przy zachowaniu stabilnych parametrów połączenia.

Konstrukcja igły bazuje na materiale CuBe ze złoconym pokryciem styku, co redukuje rezystancję przejścia. Końcówka posiada kształt odwróconego stożka o średnicy 1,5mm. Mechanizm sprężynowy zapewnia siłę ugięcia 8N, przy czym ugięcie robocze wynosi 2mm, a maksymalne 3,7mm.

Element wyposażony jest w gwint umożliwiający montaż wkręcany, a średnica kołnierza wynosi 5,8mm przy całkowitej długości 43,2mm. Igła pracuje w zakresie temperatur od -40°C do 80°C. Prąd znamionowy dla tego modelu to 3A, przy czym maksymalny prąd powłoki zewnętrznej osiąga wartość 10A.
