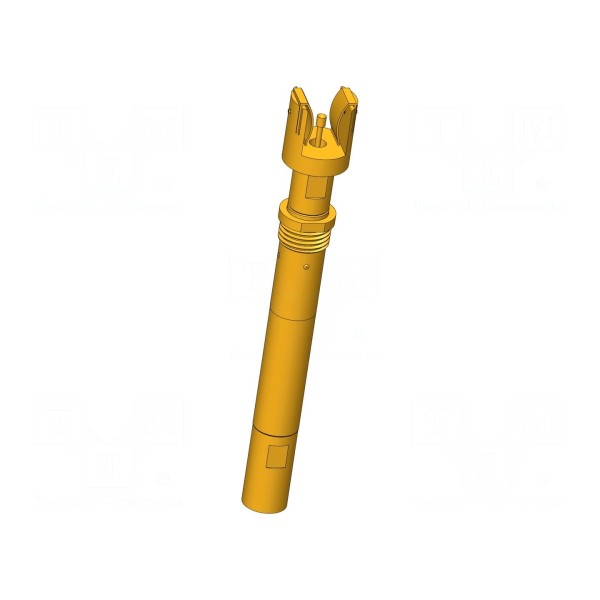

Igła testowa INGUN HFS-810 303 090 A 8040 GT13 4M

Igła testowa INGUN HFS-810 303 090 A 8040 GT13 4M

Igła testowa 3A, impedancja 50Ω, pasmo do 2GHz

Igła testowa o impedancji 50Ω przeznaczona jest do precyzyjnych pomiarów sygnałów o częstotliwości do 2GHz. Element charakteryzuje się prądem znamionowym 3A oraz wytrzymałością dielektryczną na poziomie 1,1kV. Końcówka igły posiada odwrócony kształt stożka z rowkiem poprzecznym i średnicę 0,9mm.

Konstrukcja wykonana została z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zapewnia stabilne połączenie. Element montowany jest poprzez wkręcanie i posiada kołnierz o średnicy 6,5mm. Całkowita długość igły wynosi 45mm, a zakres temperatury pracy mieści się w przedziale od -40 do 80°C.

Parametry mechaniczne obejmują siłę ugięcia sprężyny wynoszącą 8N. Robocze ugięcie sprężyn wynosi 2mm, natomiast maksymalne ugięcie osiąga wartość 3,7mm. Maksymalny prąd dopuszczalny dla powłoki zewnętrznej wynosi 3A.
