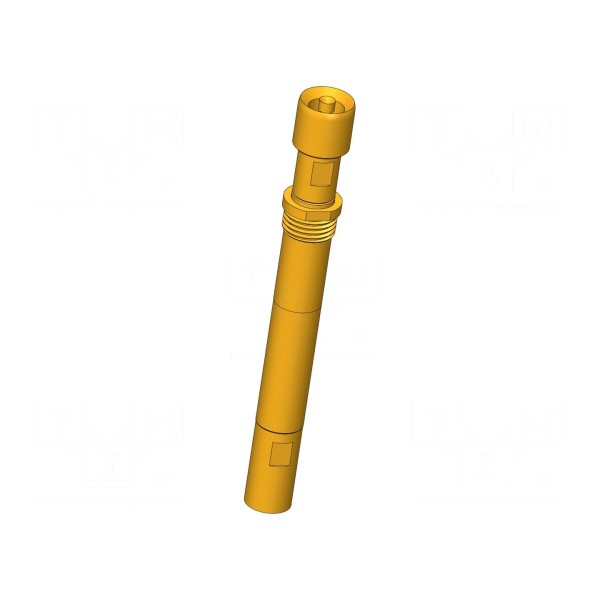

Igła testowa INGUN HFS-810 303 150 A 9343 E3 M

Igła testowa INGUN HFS-810 303 150 A 9343 E3 M

Igła testowa 3A, 50Ω, 2GHz, wkręcana

Igła testowa przeznaczona do zastosowań wymagających przesyłu sygnałów wysokiej częstotliwości do 2GHz. Element charakteryzuje się impedancją 50Ω oraz prądem znamionowym 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Konstrukcja końcówki typu główka 43 z odwróconym stożkiem posiada średnicę 1,5mm.

Mechanizm sprężynowy zapewnia ugięcie robocze na poziomie 2mm oraz ugięcie maksymalne wynoszące 3,7mm, przy sile ugięcia 9,3N. Styki wykonane zostały z miedzi berylowej (CuBe) i poddane procesowi złocenia w celu zapewnienia odpowiednich parametrów stykowych. Igła przystosowana jest do montażu wkręcanego.

Całkowita długość elementu wynosi 43mm, a średnica kołnierza 5,35mm. Komponent może pracować w szerokim zakresie temperatur roboczych od -40°C do 80°C.
