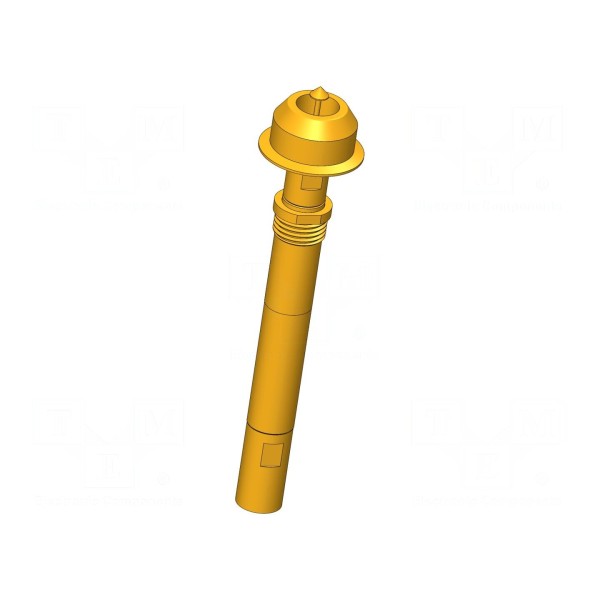

Igła testowa INGUN HFS-810 358 180 A 8042 Q M

Igła testowa INGUN HFS-810 358 180 A 8042 Q M

Igła testowa 3A, 50Ω, 2GHz, ugięcie robocze 2mm

Igła testowa INGUN HFS-810 358 180 A 8042 Q M przeznaczona jest do zadań pomiarowych wymagających pracy przy częstotliwościach do 2GHz. Element ten charakteryzuje się impedancją 50Ω oraz prądem znamionowym 3A, przy czym maksymalny prąd dla powłoki zewnętrznej wynosi 10A. Konstrukcja igły obejmuje samoczyszczący mechanizm, a końcówka o średnicy 1,8mm posiada kształt główki typu 42 w formie stożka.

Zastosowane materiały obejmują stop miedzi z berylem (CuBe) z pozłacaną powierzchnią styku, co przekłada się na wytrzymałość dielektryczną na poziomie 1,1kV. Igła charakteryzuje się siłą ugięcia sprężyny 8N oraz ugięciem roboczym wynoszącym 2mm przy skoku maksymalnym 3,2mm. Komponent przystosowany jest do pracy w zakresie temperatur od -40°C do 80°C.

Montaż elementu odbywa się poprzez wkręcanie. Fizyczne wymiary igły to 45mm długości całkowitej oraz średnica kołnierza wynosząca 10mm.
