Igła testowa INGUN HFS-810 303 150 A 9942 FS1M

Igła testowa INGUN HFS-810 303 150 A 9942 FS1M

Igła testowa 3A, ugięcie 2mm, średnica końcówki 1,5mm

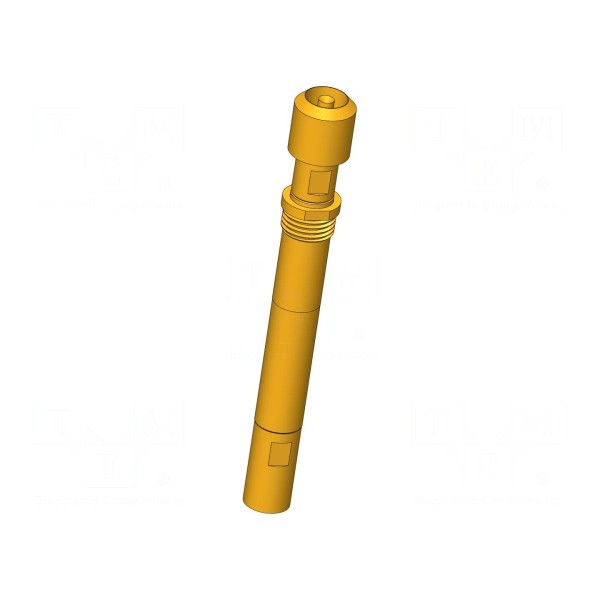

Igła testowa INGUN HFS-810 303 150 A 9942 FS1M to element o długości 43,2 mm przeznaczony do montażu wkręcanego. Konstrukcja bazuje na miedzi berylowej (CuBe) z powierzchnią styku wykończoną warstwą złota, co zapewnia wysoką przewodność. Komponent charakteryzuje się prądem znamionowym 3A, podczas gdy maksymalne obciążenie prądowe powłoki zewnętrznej wynosi 10A.

Parametry pracy urządzenia obejmują impedancję 50Ω oraz częstotliwość pracy do 2GHz przy wytrzymałości dielektrycznej na poziomie 1,1kV. Główka igły typu 42 posiada odwrócony kształt stożka o średnicy 1,5 mm. Element pracuje w zakresie temperatur od -40°C do 80°C, oferując siłę sprężyny 10N oraz robocze ugięcie wynoszące 2mm, przy ugięciu maksymalnym 3,7 mm.

Zastosowanie modelu z kołnierzem o średnicy 5,8 mm pozwala na precyzyjną integrację w układach pomiarowych. Produkt jest przeznaczony do systemów wymagających stabilnych połączeń stykowych przy określonych parametrach obciążenia mechanicznego i elektrycznego.
