Igła testowa 3A, średnica końcówki 0,9mm, siła 20,7N

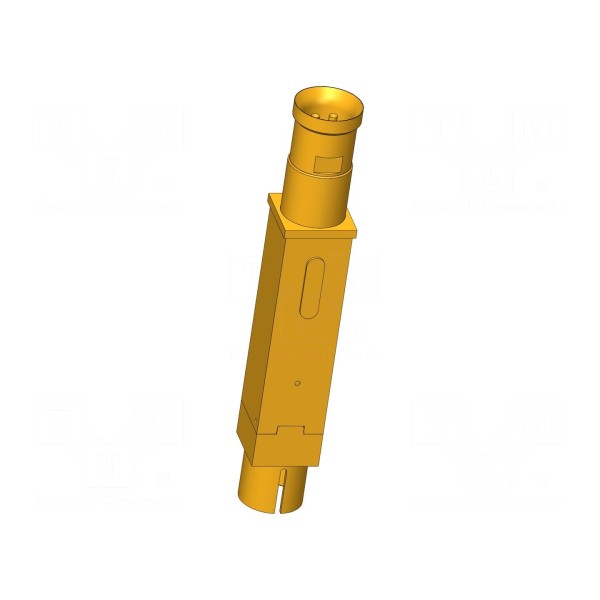

Igła testowa INGUN HFS-819 303 090 A 20743 V2 przeznaczona jest do precyzyjnych połączeń pomiarowych. Element charakteryzuje się prądem znamionowym wynoszącym 3A przy zachowaniu impedancji 100Ω. Końcówka o średnicy 0,9mm posiada specjalny kształt główki typu 43 w formie odwróconego stożka, co ułatwia kontakt z punktami testowymi.

Konstrukcja igły oparta jest na stopie miedzi z berylem (CuBe) z pozłacaną powierzchnią styku, co zapewnia wymagane parametry przewodności. Komponent wytrzymuje ugięcie sprężyn robocze na poziomie 2mm, podczas gdy ugięcie maksymalne wynosi 3,7mm przy sile nacisku 20,7N. Wytrzymałość dielektryczna elementu wynosi 1,2kV.

Igła o długości 48,9mm wyposażona jest w kołnierz o średnicy 7,5mm, a sposób montażu opiera się na metodzie wciskanej. Komponent przystosowany jest do pracy w zakresie temperatur od -40°C do 80°C.
