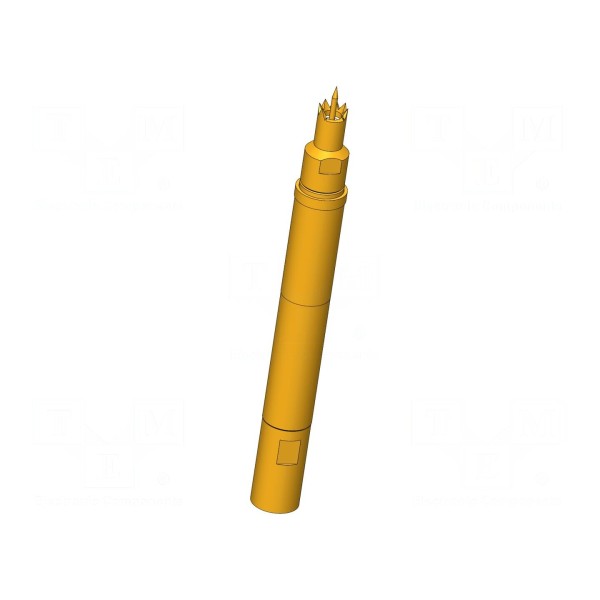

Igła testowa INGUN HFS-840 201 051 A 5306 S

Igła testowa INGUN HFS-840 201 051 A 5306 S

Igła testowa 2A, 50Ω, 4GHz, ugięcie robocze 2mm

Igła testowa INGUN HFS-840 201 051 A 5306 S przeznaczona jest do precyzyjnych pomiarów elektrycznych, charakteryzując się prądem znamionowym na poziomie 2A oraz impedancją 50Ω. Element wyposażony jest w końcówkę o średnicy 0,51mm o kształcie stożka z ząbkowaniem, co umożliwia skuteczne stykanie się z punktami testowymi. Konstrukcja igły posiada właściwości samoczyszczące oraz umożliwia przepływ prądu przez powłokę zewnętrzną o wartości maksymalnej 10A.

Styk wykonany jest ze stali i wykończony powłoką złoconą, co zapewnia odpowiednią przewodność i trwałość elementu. Igła pracuje w zakresie częstotliwości do 4GHz i wykazuje wytrzymałość dielektryczną 1,1kV. Dopuszczalny zakres temperatur pracy urządzenia wynosi od -40°C do 80°C.

Całkowita długość elementu wynosi 43mm, a jego montaż odbywa się metodą wciskaną. Parametry mechaniczne obejmują ugięcie robocze sprężyny wynoszące 2mm oraz ugięcie maksymalne 3,7mm, przy sile nacisku 5,3N.
