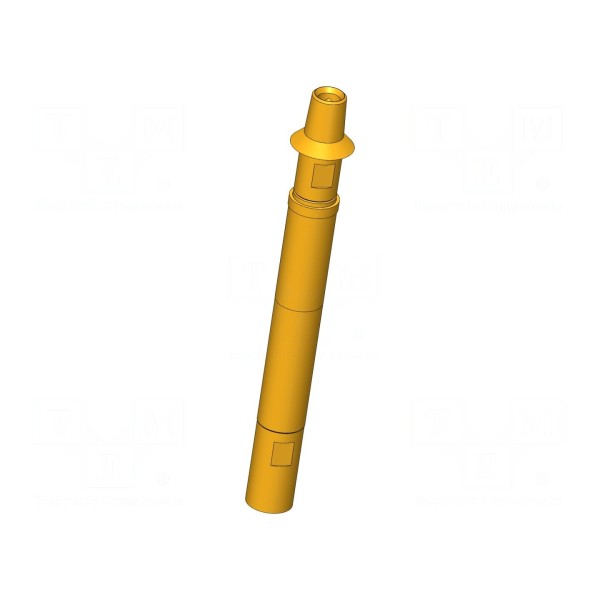

Igła testowa INGUN HFS-840 308 080 A 5342 ZE3

Igła testowa INGUN HFS-840 308 080 A 5342 ZE3

Igła testowa 3A, ugięcie sprężyn 2mm, kształt główki stożek

Igła testowa INGUN HFS-840 308 080 A 5342 ZE3 została zaprojektowana do precyzyjnych pomiarów, oferując prąd znamionowy na poziomie 3A oraz maksymalny prąd powłoki zewnętrznej wynoszący 10A. Element charakteryzuje się impedancją 50Ω i pozwala na pracę z częstotliwością do 4GHz. Zastosowana konstrukcja samoczyszcząca oraz główka typu stożek (typ 42) zapewniają stabilny kontakt podczas procesu testowania.

Parametry mechaniczne obejmują robocze ugięcie sprężyn wynoszące 2mm oraz ugięcie maksymalne 3,7mm przy sile nacisku 5,3N. Igła wykonana jest ze stopu miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zapewnia trwałość połączeń. Całkowita długość komponentu wynosi 43,4mm, a średnica końcówki to 0,8mm.

Montaż elementu odbywa się poprzez wciskanie, co umożliwia sprawną instalację w gniazdach testowych. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -40°C do 80°C, co pozwala na wykorzystanie w zróżnicowanych środowiskach eksploatacyjnych przy zachowaniu parametrów elektrycznych.
