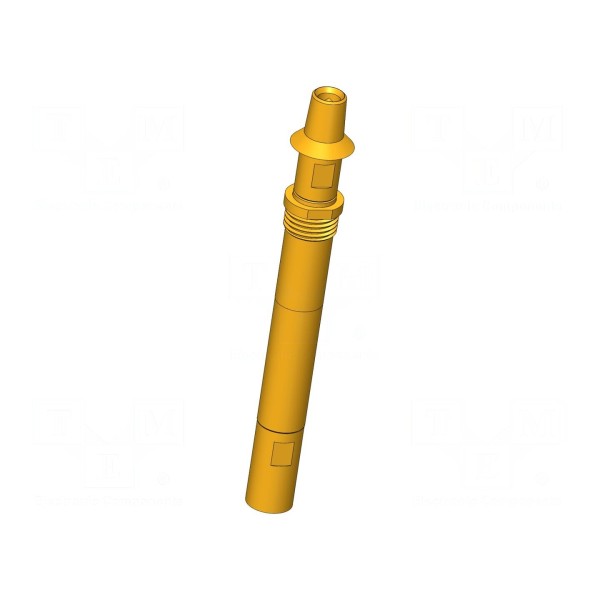

Igła testowa INGUN HFS-840 308 080 A 5342 ZE3 M

Igła testowa INGUN HFS-840 308 080 A 5342 ZE3 M

Igła testowa 3A, 4GHz, 50Ω, montaż wkręcany

Igła testowa przeznaczona do zastosowań wysokoczęstotliwościowych, charakteryzująca się impedancją 50Ω oraz maksymalną częstotliwością pracy wynoszącą 4GHz. Prąd znamionowy elementu wynosi 3A, przy czym maksymalne natężenie prądu dla powłoki zewnętrznej osiąga 10A. Styki wykonano z miedzi berylowej (CuBe) i poddano procesowi złocenia w celu poprawy właściwości przewodzących.

Element posiada samoczyszczącą konstrukcję oraz końcówkę o średnicy 0,8mm w kształcie główki 42 z wykończeniem stożkowym. Ugięcie robocze sprężyny wynosi 2mm, podczas gdy ugięcie maksymalne to 3,7mm przy sile nacisku 5,3N. Urządzenie przystosowane jest do pracy w zakresie temperatur od -40°C do 80°C.

Montaż igły realizowany jest poprzez wkręcanie. Parametry fizyczne podzespołu obejmują średnicę kołnierza 6mm oraz całkowitą długość 43,4mm.
