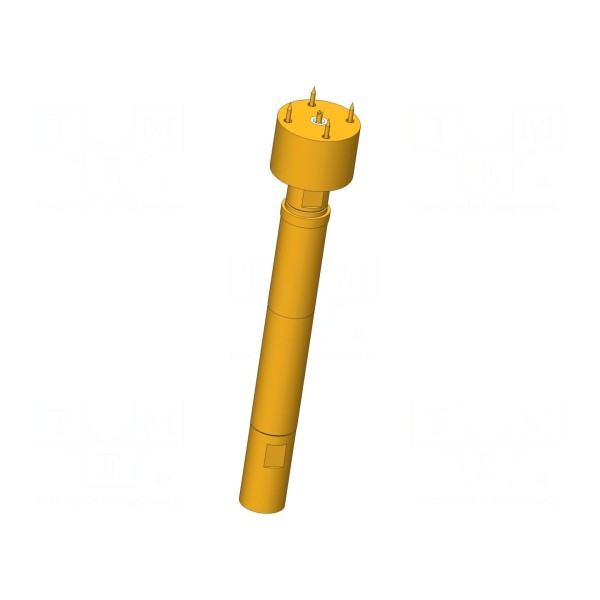

Igła testowa INGUN HFS-840 204 051 A 1102 V2-360

Igła testowa INGUN HFS-840 204 051 A 1102 V2-360

Igła testowa 2A, ⌀ 0,51mm, siła ugięcia 11,2N

Igła testowa marki INGUN przeznaczona jest do zadań pomiarowych wymagających precyzyjnego styku. Element wykonany został ze stali pokrytej warstwą złota, co zapewnia stabilne parametry pracy w zakresie impedancji 50Ω. Konstrukcja końcówki charakteryzuje się kształtem 4-punktowej korony ze stożkiem, a średnica końcówki wynosi 0,51mm. Komponent cechuje się samoczyszczącymi właściwościami styku oraz wspiera pracę z sygnałami o częstotliwości do 4GHz.

Parametry elektryczne obejmują prąd znamionowy na poziomie 2A, przy czym powłoka zewnętrzna pozwala na obciążenie prądem do 3A. Wytrzymałość dielektryczna elementu wynosi 1,1kV, a zakres temperatury pracy mieści się w przedziale od -40°C do 80°C. Siła ugięcia sprężyny wynosi 11,2N, co zapewnia odpowiedni docisk w układach testowych.

Montaż igły realizowany jest metodą wciskaną. Całkowita długość elementu wynosi 44mm, a średnica kołnierza mierzy 8mm. Konstrukcja zoptymalizowana jest pod kątem trwałości i powtarzalności pomiarów w systemach kontroli jakości i diagnostyki urządzeń elektronicznych.
