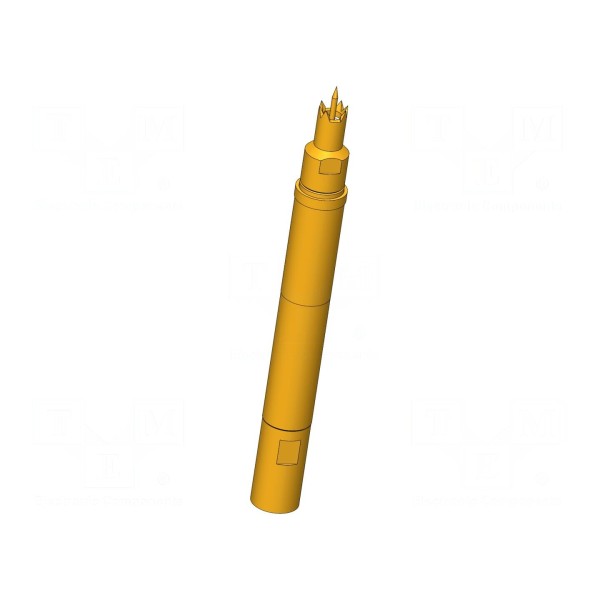

Igła testowa INGUN HFS-840 201 051 A 5306 P

Igła testowa INGUN HFS-840 201 051 A 5306 P

Igła testowa 2A, częstotliwość do 4GHz, ugięcie 2mm

Igła testowa INGUN HFS-840 201 051 A 5306 P to element pomiarowy o impedancji 50Ω, przeznaczony do pracy w układach o częstotliwości do 4GHz. Komponent charakteryzuje się prądem znamionowym na poziomie 2A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Konstrukcja końcówki w kształcie stożka z ząbkowaniem wspiera właściwości samoczyszczące podczas wykonywania pomiarów.

Element wykonano ze stali z powierzchnią wykończoną poprzez złocenie, co zapewnia odpowiednie parametry stykowe. Produkt przystosowany jest do pracy w zakresie temperatur od -40°C do 80°C oraz wymaga montażu metodą wtykową. Fizyczne wymiary urządzenia obejmują długość całkowitą 43mm oraz średnicę końcówki 0,51mm.

Mechanizm sprężynowy igły pracuje z siłą 5,3N, oferując ugięcie robocze 2mm oraz ugięcie maksymalne 3,7mm. W konstrukcji zastosowano wymienny przewodnik zewnętrzny o oznaczeniu KO-810-0162.
