Igła testowa INGUN HFS-840 303 150 A 5302 D

Igła testowa INGUN HFS-840 303 150 A 5302 D

Igła testowa 3A, 50Ω, pasmo 4GHz, ugięcie robocze 2mm

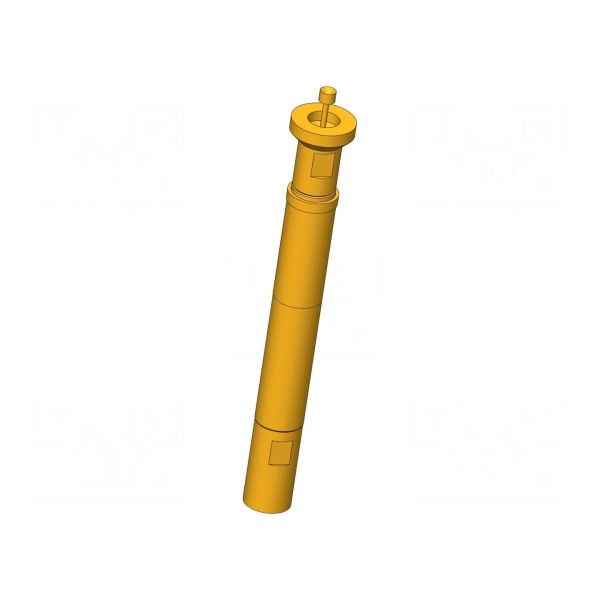

Igła testowa INGUN HFS-840 303 150 A 5302 D przeznaczona jest do precyzyjnych pomiarów w układach wymagających impedancji 50Ω. Element charakteryzuje się prądem znamionowym 3A, przy czym maksymalny prąd dla powłoki zewnętrznej wynosi 10A. Konstrukcja zapewnia efektywną pracę w pasmie częstotliwości do 4GHz.

Końcówka o średnicy 1,5mm posiada kształt odwrócony, płaski ze stożkiem. Całkowita długość elementu wynosi 43mm, a średnica kołnierza to 6mm. Igła wykonana jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zapewnia stabilne połączenie. Montaż elementu odbywa się poprzez wciskanie.

Parametry mechaniczne obejmują ugięcie robocze sprężyny wynoszące 2mm przy maksymalnym ugięciu do 3,7mm. Siła nacisku sprężyny wynosi 5,3N. Komponent przystosowany jest do pracy w zakresie temperatur od -40°C do 80°C.
