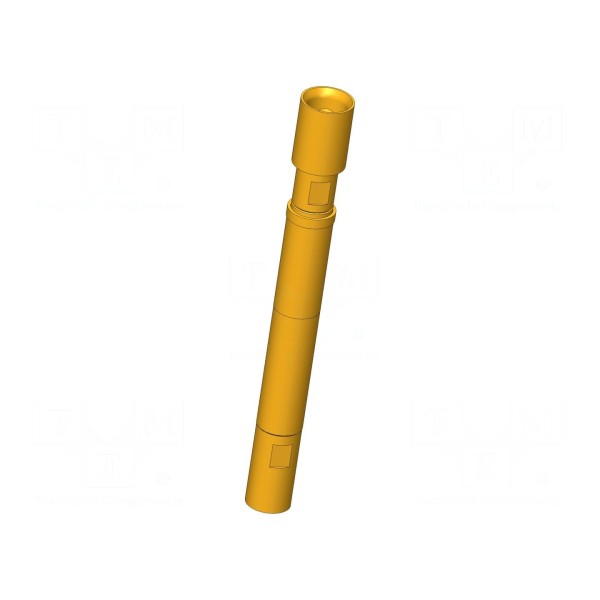

Igła testowa INGUN HFS-840 303 150 A 5343 F-Y14

Igła testowa INGUN HFS-840 303 150 A 5343 F-Y14

Igła testowa 3A, ugięcie sprężyn 2mm, średnica końcówki 1,5mm

Igła testowa HFS-840 303 150 A 5343 F-Y14 przeznaczona jest do precyzyjnych pomiarów elektrycznych, oferując impedancję 50Ω oraz pracę przy częstotliwościach do 4GHz. Element charakteryzuje się prądem znamionowym na poziomie 3A, przy czym maksymalny prąd dla powłoki zewnętrznej wynosi 10A. Konstrukcja końcówki typu odwrócony stożek (główka 43) o średnicy 1,5mm zapewnia odpowiedni styk podczas wykonywania testów.

Element wykonany jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co wpływa na jego parametry techniczne. Igła przystosowana jest do montażu wciskanego, a jej całkowita długość wynosi 44,4mm przy średnicy kołnierza 5,2mm. Komponent pracuje w zakresie temperatur od -40°C do 80°C.

Ugięcie sprężyny robocze wynosi 2mm, natomiast wartość maksymalna określona została na 3,7mm. Siła ugięcia sprężyny przy pracy wynosi 5,3N, co pozwala na stabilne połączenie w wymagających warunkach aplikacyjnych.
