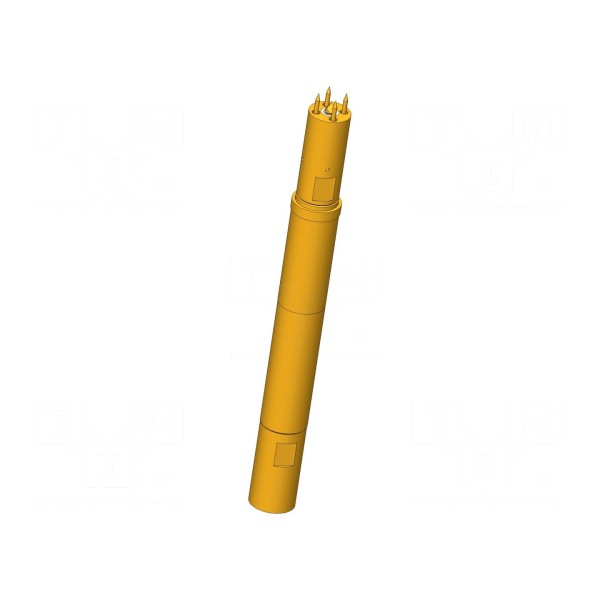

Igła testowa INGUN HFS-840 307 100 A 1102 V2-36S

Igła testowa INGUN HFS-840 307 100 A 1102 V2-36S

Igła testowa 3A, impedancja 50Ω, pasmo do 4GHz

Igła testowa INGUN HFS-840 307 100 A 1102 V2-36S to element przeznaczony do układów pomiarowych o impedancji 50Ω. Komponent charakteryzuje się prądem znamionowym na poziomie 3A, przy czym maksymalny prąd dla powłoki zewnętrznej również wynosi 3A. Urządzenie pracuje w paśmie częstotliwości do 4GHz i wykazuje wytrzymałość dielektryczną na poziomie 1,1kV.

Konstrukcja igły wykonana jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zapewnia parametry użytkowe w zakresie temperatur od -40°C do 80°C. Końcówka o średnicy 1mm posiada kształt dłuto-stożek, a sam mechanizm cechuje się właściwościami samoczyszczącymi oraz siłą ugięcia sprężyny wynoszącą 11,2N.

Element o łącznej długości 44mm przystosowany jest do montażu wciskanego. Produkt stanowi część serii HFS-840 i jest przeznaczony do zastosowań w układach testowych wymagających stabilnych parametrów połączeniowych przy wysokiej częstotliwości.

Igła testowa INGUN HFS-840 307 100 A 1102 V2-36S
