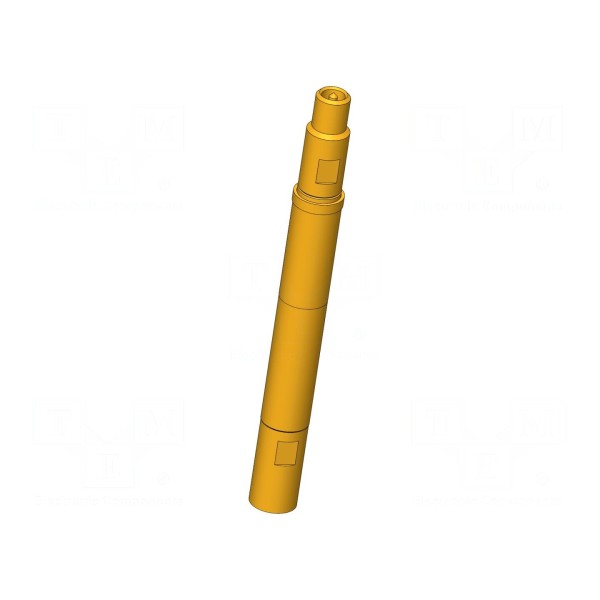

Igła testowa INGUN HFS-840 308 080 A 5342 X4

Igła testowa INGUN HFS-840 308 080 A 5342 X4

Igła testowa 3A, 50Ω, 4GHz, ugięcie robocze 2mm

Igła testowa HFS-840 308 080 A 5342 X4 została zaprojektowana do precyzyjnych zastosowań w systemach pomiarowych. Element charakteryzuje się impedancją 50Ω oraz pasmem przenoszenia do 4GHz, co pozwala na wykorzystanie go w aplikacjach wysokiej częstotliwości. Konstrukcja zapewnia prąd znamionowy na poziomie 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A.

Końcówka typu główka 42 w kształcie stożka posiada średnicę 0,8mm i właściwości samoczyszczące. Wykonany z miedzi berylowej (CuBe) styk został poddany procesowi złocenia, co wpływa na parametry styku. Igła montowana jest metodą wtykową, a jej całkowita długość wynosi 43mm.

Siła ugięcia sprężyny dla tego modelu wynosi 5,3N, przy ugięciu roboczym 2mm i maksymalnym ugięciu sprężyn 3,7mm. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur otoczenia od -40°C do 80°C.
