Igła testowa INGUN HFS-840 201 051 A 9906 S

Igła testowa INGUN HFS-840 201 051 A 9906 S

Igła testowa 2A, ugięcie sprężyn 2mm, końcówka 0,51mm

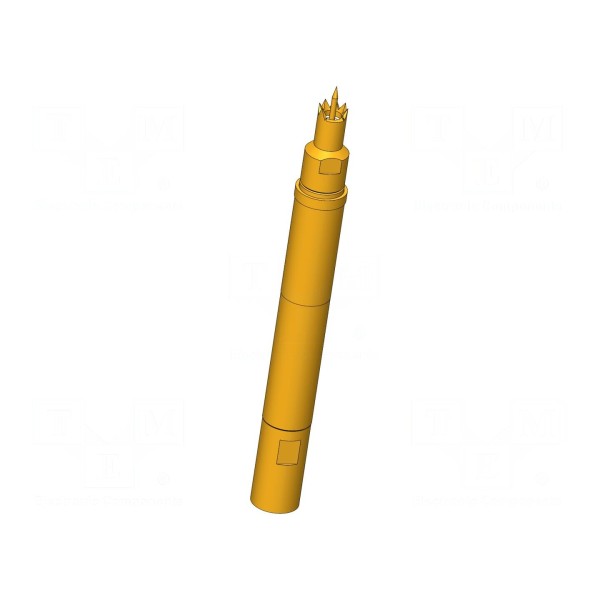

Igła testowa INGUN HFS-840 201 051 A 9906 S przeznaczona jest do zadań pomiarowych wymagających precyzyjnego kontaktu. Element posiada końcówkę o średnicy 0,51mm w kształcie stożka z ząbkowaniem, co ułatwia stabilne połączenie w punktach styku. Konstrukcja igły jest samoczyszcząca, a jej impedancja wynosi 50Ω.

Parametry pracy urządzenia obejmują prąd znamionowy 2A oraz wytrzymałość dielektryczną na poziomie 1,1kV. Maksymalna częstotliwość pracy wynosi 4GHz, przy czym powłoka zewnętrzna elementu może przewodzić prąd do 10A. Element został wykonany ze stali i poddany procesowi złocenia w celu optymalizacji parametrów styku.

Wymiary urządzenia obejmują długość całkowitą 43mm oraz ugięcie sprężyn robocze 2mm, z możliwością zwiększenia do maksymalnie 3,7mm przy sile nacisku 10N. Igła przeznaczona jest do montażu metodą wciskową i może pracować w szerokim zakresie temperatur od -40°C do 80°C.
