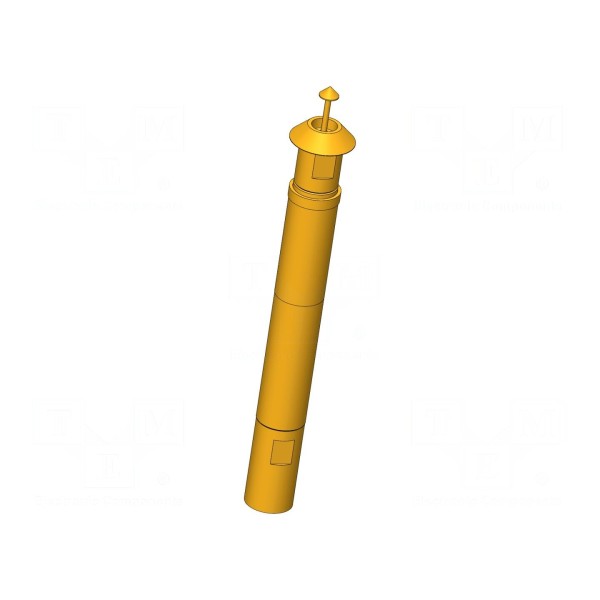

Igła testowa INGUN HFS-840 308 180 A 5342 E

Igła testowa INGUN HFS-840 308 180 A 5342 E

Igła testowa 3A, 50Ω, 4GHz, kształt końcówki 42

Igła testowa INGUN HFS-840 308 180 A 5342 E o impedancji 50Ω charakteryzuje się częstotliwością pracy do 4GHz oraz wytrzymałością dielektryczną 1,1kV. Element wyposażony jest w końcówkę o średnicy 1,8mm o kształcie główki 42 (stożek) i wykazuje właściwości samoczyszczące. Prąd znamionowy igły wynosi 3A, przy czym maksymalny prąd dla powłoki zewnętrznej osiąga 10A.

Konstrukcja oparta na stopie miedzi berylowej (CuBe) z pozłacaną powierzchnią styku zapewnia odpowiednią przewodność. Parametry mechaniczne obejmują siłę ugięcia sprężyny na poziomie 5,3N, ugięcie robocze 2mm oraz ugięcie maksymalne 3,7mm. Element przystosowany jest do pracy w zakresie temperatur od -40°C do 80°C.

Igła przeznaczona jest do montażu wtykowego. Całkowita długość komponentu wynosi 43mm, a średnica kołnierza to 6mm.
