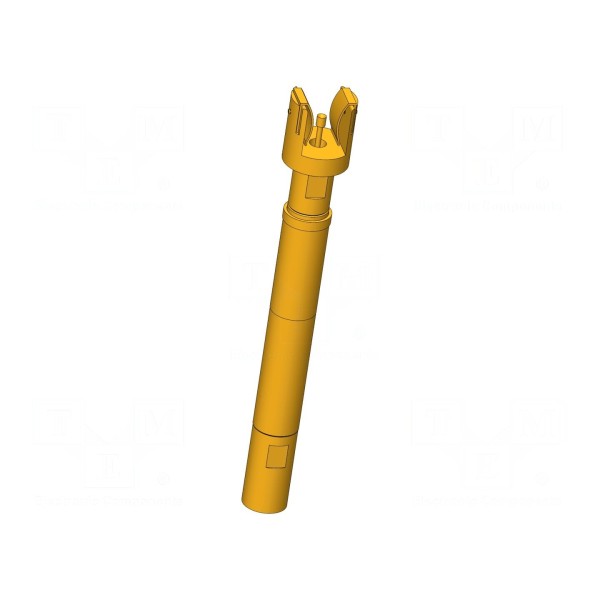

Igła testowa INGUN HFS-840 303 090 A 5340 GT13

Igła testowa INGUN HFS-840 303 090 A 5340 GT13

Igła testowa 3A, ugięcie robocze 2mm, impedancja 50Ω

Igła testowa INGUN HFS-840 303 090 A 5340 GT13 została zaprojektowana do pracy w układach o impedancji 50Ω, oferując pasmo częstotliwości do 4GHz. Element charakteryzuje się prądem znamionowym na poziomie 3A oraz siłą ugięcia sprężyny wynoszącą 5,3N. Urządzenie posiada końcówkę o średnicy 0,9mm o kształcie odwróconego stożka z rowkiem poprzecznym.

Konstrukcja igły oparta jest na stopie miedzi z berylem (CuBe) z pozłacaną powłoką styku, co zapewnia stabilność połączeń w zakresie temperatur pracy od -40°C do 80°C. Montaż elementu odbywa się metodą wciskową, a średnica kołnierza wynosi 6,5mm przy całkowitej długości 45mm.

Parametry pracy uwzględniają ugięcie sprężyn na poziomie 2mm w warunkach roboczych, przy maksymalnym dopuszczalnym ugięciu do 3,7mm. Maksymalny prąd powłoki zewnętrznej wynosi 3A, co pozwala na wykorzystanie igły w zróżnicowanych aplikacjach pomiarowych.
