Igła testowa INGUN HFS-840 303 150 A 9302 D

Igła testowa INGUN HFS-840 303 150 A 9302 D

Igła testowa 3A, ugięcie 2mm, ⌀ końcówki 1,5mm

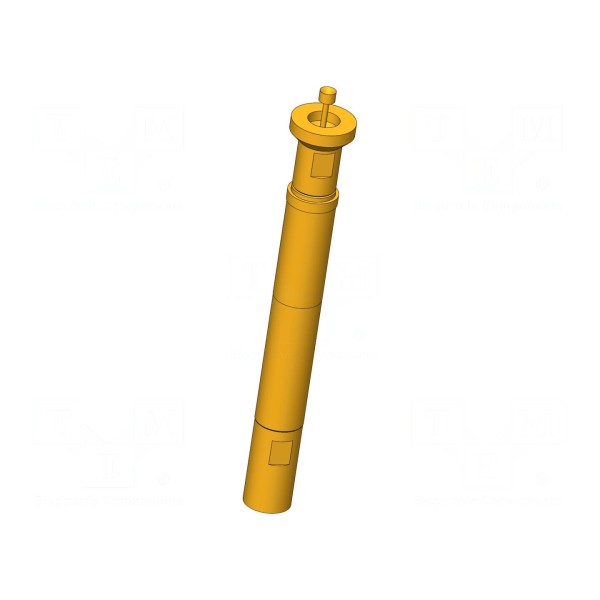

Igła testowa INGUN HFS-840 303 150 A 9302 D przeznaczona jest do zadań pomiarowych wymagających wysokiej precyzji w pasmach częstotliwości do 4GHz. Element charakteryzuje się impedancją wynoszącą 50Ω oraz prądem znamionowym na poziomie 3A, przy czym maksymalny prąd powłoki zewnętrznej osiąga 10A. Konstrukcja końcówki łączy w sobie kształt odwrócony, płaski oraz stożkowy o średnicy 1,5mm.

Zastosowane ugięcie sprężyn robocze wynosi 2mm, natomiast ugięcie maksymalne osiąga 3,7mm przy sile nacisku 9,3N. Komponent wykonany jest z miedzi berylowej (CuBe) z powierzchnią pozłacaną, co zapewnia trwałość połączenia. Element przystosowany jest do pracy w zakresie temperatur od -40°C do 80°C.

Igła o długości całkowitej 43mm posiada średnicę kołnierza 6mm. Montaż komponentu odbywa się metodą wciskaną, co ułatwia integrację z systemami testowymi.
