Igła testowa 4GHz, ugięcie sprężyn 2mm, prąd znamionowy 2A

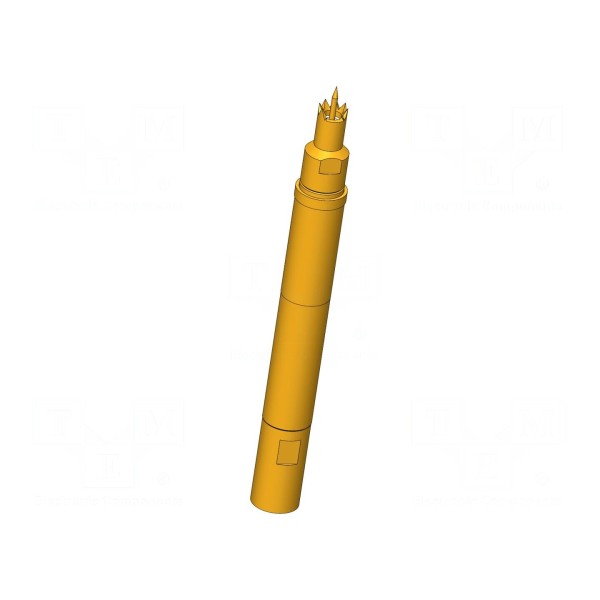

Igła testowa INGUN HFS-840 201 051 A 9306 S przeznaczona jest do pomiarów wymagających parametrów częstotliwościowych do 4GHz oraz impedancji 50Ω. Element charakteryzuje się prądem znamionowym na poziomie 2A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Wytrzymałość dielektryczna konstrukcji określona została na 1,1kV, a zakres temperatury pracy mieści się w przedziale od -40°C do 80°C.

Końcówka o średnicy 0,51mm posiada kształt stożka z ząbkowaniem, co wspomaga proces samoczyszczenia podczas styku. Element wykonany jest ze stali ze złoconym pokryciem, co wpływa na parametry przewodzenia. Siła ugięcia sprężyny wynosi 9,3N, przy ugięciu roboczym 2mm oraz maksymalnym ugięciu do 3,7mm.

Długość całkowita igły wynosi 43mm. Montaż elementu odbywa się poprzez wciskanie, co umożliwia integrację w systemach testowych.
