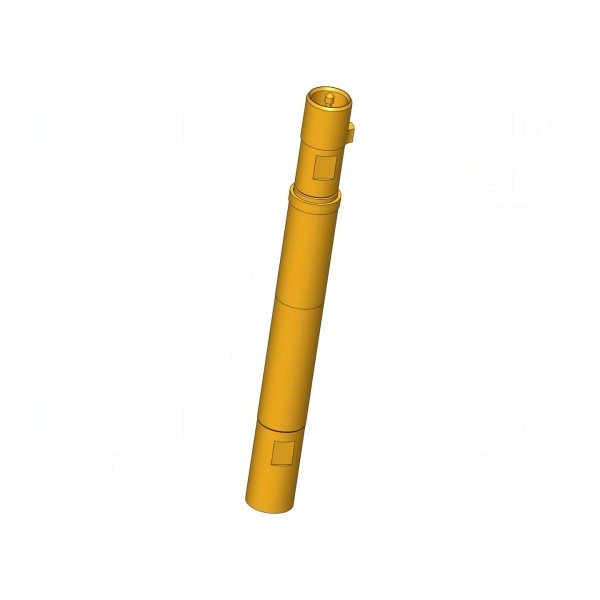

Igła testowa INGUN HFS-840 308 080 A 5342 GT16-F

Igła testowa INGUN HFS-840 308 080 A 5342 GT16-F

Igła testowa 3A, ugięcie robocze 2mm, końcówka stożkowa

Igła testowa HFS-840 308 080 A 5342 GT16-F służy do realizacji połączeń w układach pomiarowych. Element charakteryzuje się prądem znamionowym 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Konstrukcja igły o długości 43mm zapewnia impedancję 50Ω oraz wytrzymałość dielektryczną na poziomie 1,1kV. Komponent jest przeznaczony do pracy w zakresie częstotliwości do 4GHz.

Styk wykonany z miedzi berylowej (CuBe) został pokryty warstwą złota, co wpływa na jego parametry użytkowe. Zastosowana końcówka o średnicy 0,8mm posiada kształt stożkowy (główka 42) i posiada właściwości samoczyszczące. Siła ugięcia sprężyny wynosi 5,3N, przy ugięciu roboczym 2mm i ugięciu maksymalnym 3,7mm.

Element przeznaczony jest do montażu wciskanego. Igła pracuje w szerokim zakresie temperatur otoczenia od -40°C do 80°C, co pozwala na jej eksploatację w zróżnicowanych warunkach środowiskowych.
