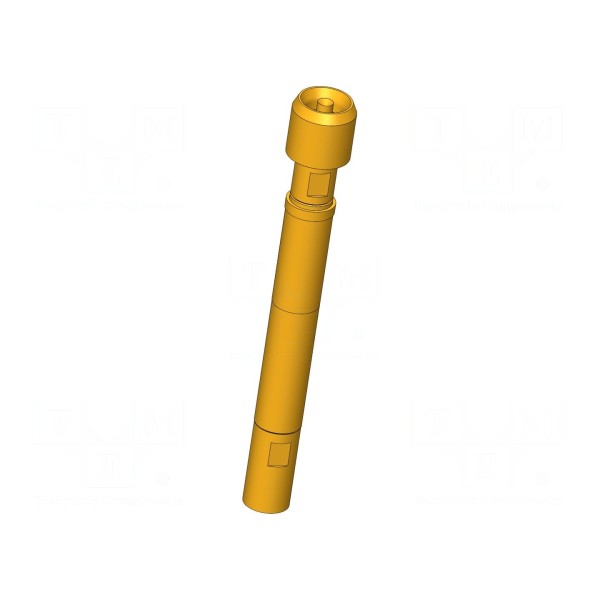

Igła testowa INGUN HFS-840 303 150 A 9342 RF3

Igła testowa INGUN HFS-840 303 150 A 9342 RF3

Igła testowa 3A, 50Ω, pasmo 4GHz, ugięcie 2mm

Igła testowa INGUN HFS-840 303 150 A 9342 RF3 jest elementem przeznaczonym do zastosowań pomiarowych, charakteryzującym się impedancją 50Ω oraz możliwością pracy przy częstotliwościach do 4GHz. Element zapewnia przepływ prądu znamionowego o natężeniu 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Wytrzymałość dielektryczna podzespołu określona jest na poziomie 1,1kV.

Konstrukcja igły o długości 43,2mm wykorzystuje materiał CuBe ze złoconym pokryciem styku, co zapewnia stabilność połączeń. Średnica końcówki wynosi 1,5mm, a jej kształt to odwrócony stożek typu 42. Element montowany jest metodą wciskaną, a średnica kołnierza wynosi 6,1mm.

Zakres temperatury pracy urządzenia wynosi od -40°C do 80°C. Siła ugięcia sprężyny wynosi 9,3N, przy ugięciu roboczym 2mm oraz maksymalnym 3,7mm.
