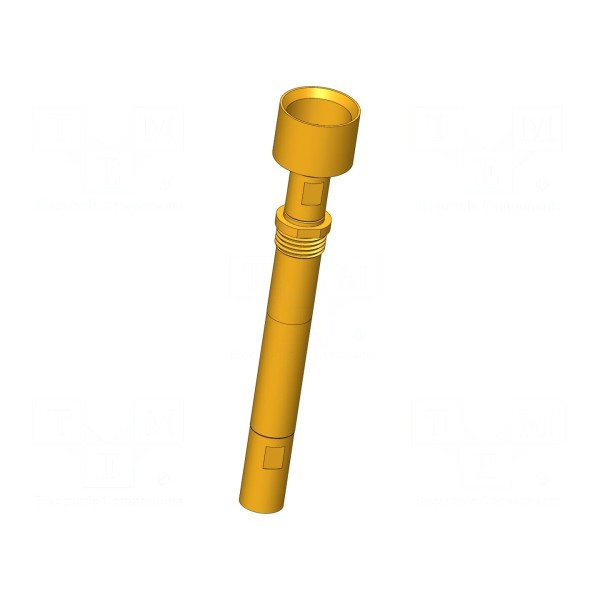

Igła testowa INGUN HFS-840 308 180 A 8043 E M

Igła testowa INGUN HFS-840 308 180 A 8043 E M

Igła testowa 3A, ugięcie sprężyn 2mm, końcówka 1,8mm

Igła testowa HFS-840 308 180 A 8043 E M przeznaczona jest do precyzyjnych połączeń stykowych. Element charakteryzuje się prądem znamionowym 3A oraz impedancją 50Ω, przy czym maksymalna częstotliwość pracy wynosi 4GHz. Wytrzymałość dielektryczna konstrukcji określona została na poziomie 1,1kV, a dla powłoki zewnętrznej przewidziano maksymalny prąd o natężeniu 10A.

Kształt końcówki ostrza typu główka 43 ze stożkiem ma średnicę 1,8mm. Urządzenie oferuje ugięcie sprężyn robocze 2mm oraz ugięcie maksymalne 3,7mm, przy sile ugięcia sprężyny wynoszącej 8N. Zastosowane rozwiązanie konstrukcyjne jest samoczyszczące, co wpływa na stabilność połączenia w trakcie eksploatacji.

Styk wykonany jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią. Całkowita długość elementu wynosi 45mm, a średnica kołnierza 8mm. Igła przeznaczona jest do montażu wkręcanego i może być użytkowana w zakresie temperatur od -40°C do 80°C.
