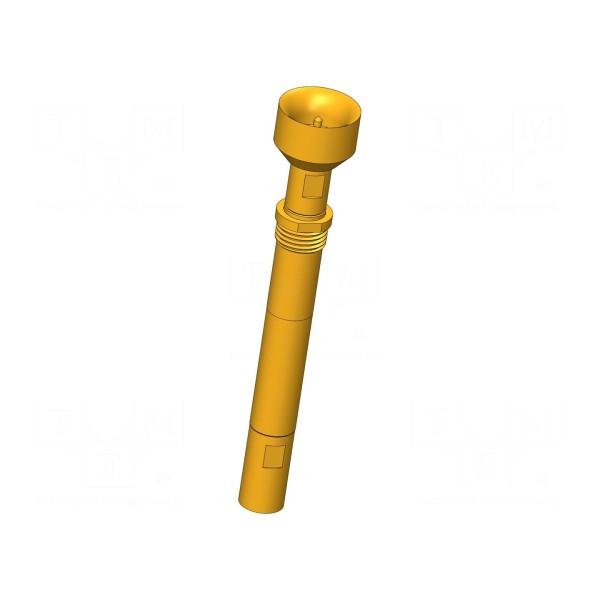

Igła testowa INGUN HFS-840 308 080 A 5343 X M

Igła testowa INGUN HFS-840 308 080 A 5343 X M

Igła testowa 3A, 50Ω, pasmo do 4GHz

Igła testowa INGUN HFS-840 308 080 A 5343 X M to element o impedancji 50Ω, przeznaczony do zastosowań wymagających wysokiej częstotliwości pracy do 4GHz. Komponent charakteryzuje się prądem znamionowym 3A, przy czym dopuszczalny prąd dla powłoki zewnętrznej wynosi 10A. Konstrukcja igły posiada właściwości samoczyszczące oraz została wykonana z miedzi berylowej (CuBe) z powierzchnią pozłacaną.

Element wyposażony jest w końcówkę o średnicy 0,8mm w kształcie stożka (główka 43). Ugięcie sprężyn robocze wynosi 2mm, natomiast ugięcie maksymalne sięga 3,7mm przy sile nacisku 5,3N. Urządzenie jest przystosowane do montażu wkręcanego w szerokim zakresie temperatur roboczych od -40°C do 80°C.

Wymiary fizyczne igły obejmują długość całkowitą 44mm oraz średnicę kołnierza wynoszącą 8mm. Specyfikacja materiałowa i techniczna zapewnia parametry odpowiednie dla układów pomiarowych wymagających powtarzalnych połączeń stykowych.

Igła testowa INGUN HFS-840 308 080 A 5343 X M
