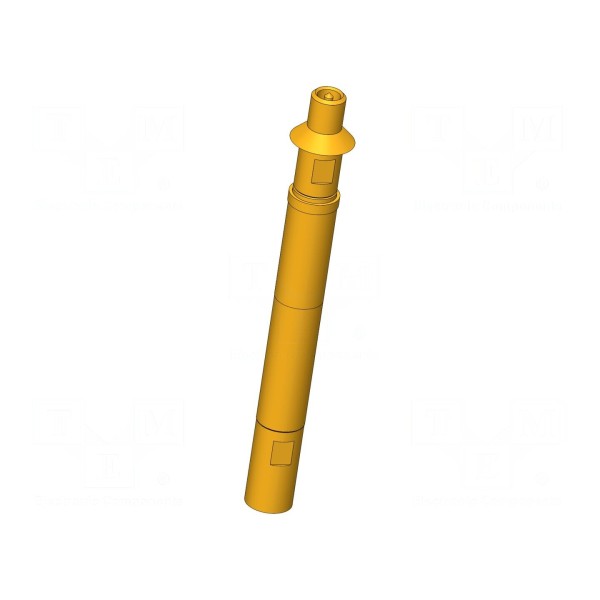

Igła testowa INGUN HFS-840 308 080 A 8042 ZE

Igła testowa INGUN HFS-840 308 080 A 8042 ZE

Igła testowa 3A, ugięcie 2mm, kształt główki 42

Igła testowa INGUN HFS-840 308 080 A 8042 ZE o impedancji 50Ω została zaprojektowana do pracy w układach wymagających częstotliwości do 4GHz. Element posiada prąd znamionowy 3A, przy czym maksymalny prąd dla powłoki zewnętrznej wynosi 10A. Konstrukcja charakteryzuje się właściwościami samoczyszczącymi, co wpływa na zachowanie parametrów połączenia w warunkach eksploatacyjnych.

Styk wykonany jest z miedzi berylowej (CuBe) i posiada złoconą powłokę. Końcówka typu główka 42 o kształcie stożka posiada średnicę 0,8mm. Urządzenie pracuje w zakresie temperatur od -40 do 80°C i jest przeznaczone do montażu wciskowego.

Wymiary fizyczne igły obejmują długość całkowitą 43mm oraz średnicę kołnierza wynoszącą 6mm. Ugięcie sprężyn robocze wynosi 2mm, natomiast ugięcie maksymalne osiąga wartość 3,7mm przy sile nacisku 8N.

Igła testowa INGUN HFS-840 308 080 A 8042 ZE
