Igła testowa INGUN HFS-840 303 150 A 8042 E

Igła testowa INGUN HFS-840 303 150 A 8042 E

Igła testowa 3A, ugięcie sprężyn 2mm/3,7mm, impedancja 50Ω

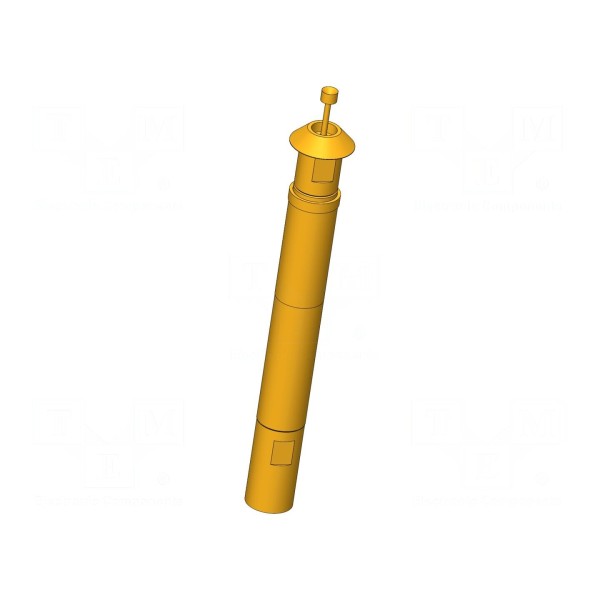

Igła testowa o długości 43 mm przeznaczona jest do precyzyjnych pomiarów elektronicznych. Element posiada końcówkę o średnicy 1,5 mm w kształcie odwróconego stożka, co ułatwia kontakt z punktem testowym. Komponent charakteryzuje się impedancją 50 Ω oraz pasmem pracy do 4 GHz, co umożliwia wykorzystanie go w aplikacjach wysokoczęstotliwościowych.

Styk wykonany jest z miedzi berylowej (CuBe) i pokryty warstwą złota, co wpływa na parametry połączenia. Podzespół pracuje przy prądzie znamionowym 3 A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10 A. Wytrzymałość dielektryczna elementu określona jest na poziomie 1,1 kV.

Montaż igły odbywa się metodą wciskaną. Parametry sprężyny obejmują siłę ugięcia wynoszącą 8 N oraz zakres ugięcia roboczego 2 mm z ugięciem maksymalnym do 3,7 mm. Zakres temperatury pracy dla tego komponentu wynosi od -40 do 80°C.
