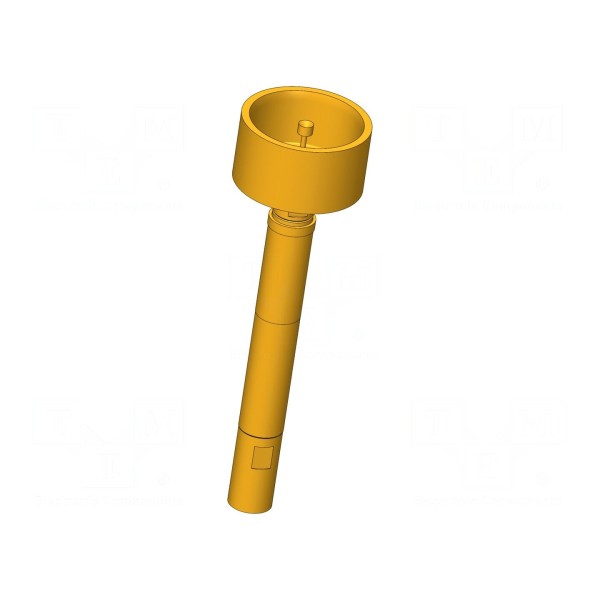

Igła testowa INGUN HFS-840 303 150 A 5343 QN

Igła testowa INGUN HFS-840 303 150 A 5343 QN

Igła testowa 3A, ugięcie sprężyn 2mm, końcówka 1,5mm

Igła testowa przeznaczona jest do pracy przy prądzie znamionowym 3A, przy czym powłoka zewnętrzna umożliwia przesył prądu do 10A. Element charakteryzuje się impedancją 50Ω oraz maksymalną częstotliwością pracy wynoszącą 4GHz. Kształt końcówki ostrza został wykonany w formie odwróconego stożka o średnicy 1,5mm.

Konstrukcja elementu bazuje na materiale CuBe z pozłacaną powierzchnią styku. Siła ugięcia sprężyny wynosi 5,3N, a zakres ugięcia roboczego określono na 2mm, przy ugięciu maksymalnym 3,7mm. Urządzenie pracuje w zakresie temperatur od -40 do 80°C.

Wymiary fizyczne igły to 43,5mm długości oraz 13mm średnicy kołnierza. Montaż elementu odbywa się metodą wciskaną.

Igła testowa INGUN HFS-840 303 150 A 5343 QN
