Igła testowa INGUN HFS-840 303 150 A 9942 RF3

Igła testowa INGUN HFS-840 303 150 A 9942 RF3

Igła testowa 3A, 4GHz, ugięcie robocze 2mm, końcówka 1,5mm

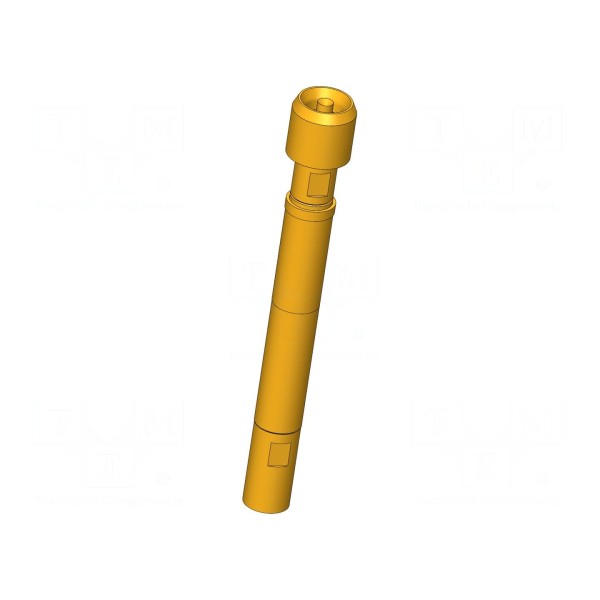

Igła testowa INGUN HFS-840 303 150 A 9942 RF3 została wykonana z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku. Element charakteryzuje się prądem znamionowym 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Podzespół pracuje przy częstotliwości do 4GHz oraz wykazuje impedancję 50Ω.

Konstrukcja posiada główkę typu 42 w kształcie odwróconego stożka o średnicy 1,5mm. Całkowita długość elementu wynosi 43,2mm, a średnica kołnierza to 6,1mm. Montaż igły odbywa się metodą wciskaną.

Wytrzymałość dielektryczna elementu wynosi 1,1kV. Igła zapewnia ugięcie sprężyn robocze na poziomie 2mm oraz ugięcie maksymalne 3,7mm, przy sile nacisku sprężyny wynoszącej 10N. Urządzenie jest przystosowane do pracy w zakresie temperatur od -40°C do 80°C.
