Igła testowa 3A, impedancja 50Ω, częstotliwość do 4GHz

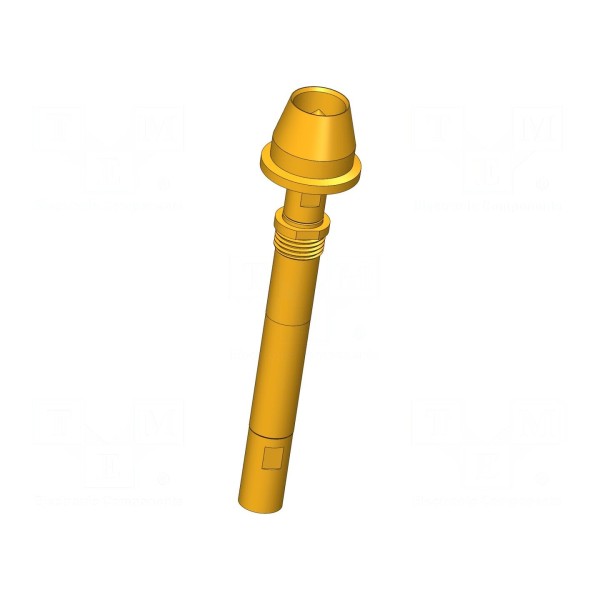

Igła testowa INGUN HFS-840 358 180 A 5342 QS M to element o impedancji 50Ω, przeznaczony do pracy przy częstotliwościach do 4GHz. Komponent charakteryzuje się prądem znamionowym 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Konstrukcja typu samoczyszczącego wykonana jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zapewnia stabilność parametrów połączeniowych.

Główka typu 42 w kształcie stożka posiada średnicę 1,8mm. Element montowany jest w sposób wkręcany, a wymiary montażowe obejmują średnicę kołnierza 10mm oraz całkowitą długość 45,9mm. Urządzenie dostosowane jest do pracy w zakresie temperatur od -40°C do 80°C.

Parametry sprężynujące igły określają ugięcie robocze na 2mm oraz ugięcie maksymalne na poziomie 2,7mm. Siła ugięcia sprężyny wynosi 5,3N, co zapewnia odpowiedni docisk w aplikacjach testowych.
