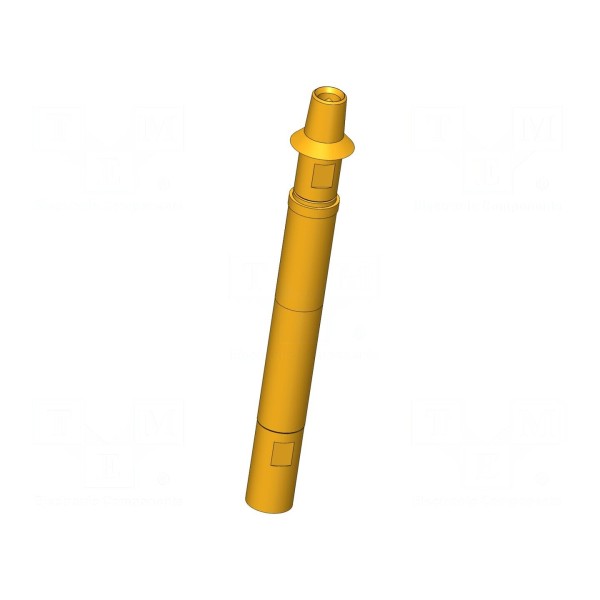

Igła testowa INGUN HFS-840 308 080 A 9342 ZE3

Igła testowa INGUN HFS-840 308 080 A 9342 ZE3

Igła testowa 3A, 50Ω, 4GHz, ugięcie robocze 2mm

Igła testowa INGUN HFS-840 308 080 A 9342 ZE3 to element pomiarowy o impedancji 50Ω, zaprojektowany do pracy z częstotliwością do 4GHz. Komponent charakteryzuje się prądem znamionowym 3A, przy czym maksymalny prąd dla powłoki zewnętrznej wynosi 10A. Konstrukcja końcówki w kształcie stożka (główka 42) o średnicy 0,8mm posiada właściwości samoczyszczące, co wpływa na utrzymanie parametrów styku.

Element wykonano z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku. Mechanizm sprężynowy zapewnia siłę ugięcia na poziomie 9,3N, przy ugięciu roboczym wynoszącym 2mm oraz ugięciu maksymalnym 3,7mm. Urządzenie jest przystosowane do montażu wciskanego w warunkach temperatury pracy od -40 do 80°C.

Fizyczne wymiary akcesorium obejmują długość całkowitą 43,4mm oraz średnicę kołnierza wynoszącą 6mm.
