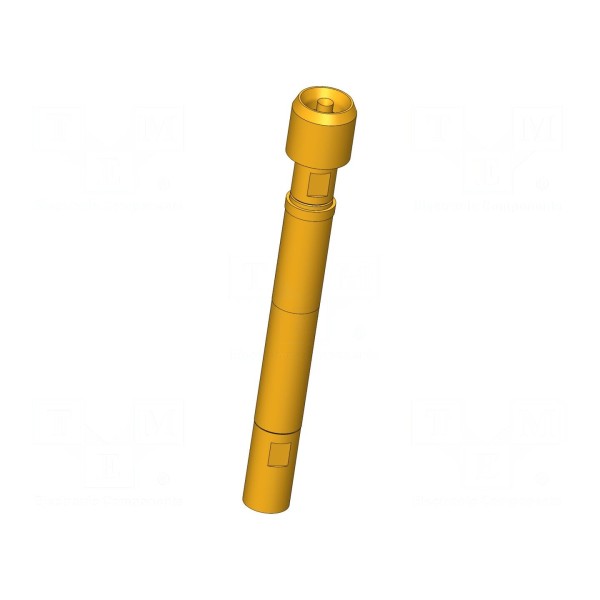

Igła testowa INGUN HFS-840 303 150 A 5342 RF3

Igła testowa INGUN HFS-840 303 150 A 5342 RF3

Igła testowa 3A, 50Ω, 4GHz, ugięcie 2mm / 3,7mm

Igła testowa INGUN HFS-840 303 150 A 5342 RF3 to element o konstrukcji wykonanej z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku. Komponent charakteryzuje się prądem znamionowym 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Urządzenie pracuje z impedancją 50Ω i obsługuje częstotliwości do 4GHz, oferując wytrzymałość dielektryczną na poziomie 1,1kV.

Element posiada końcówkę o średnicy 1,5mm w kształcie główki 42 typu odwrócony stożek. Ugięcie sprężyn wynosi 2mm w trybie roboczym oraz maksymalnie 3,7mm przy sile nacisku 5,3N. Całkowita długość igły wynosi 43,2mm, a średnica kołnierza 6,1mm. Montaż komponentu odbywa się metodą wciskaną.

Zakres temperatury pracy dla tego modelu mieści się w przedziale od -40°C do 80°C. Igła jest przystosowana do pracy w układach pomiarowych wymagających precyzyjnego styku sprężynowego.
