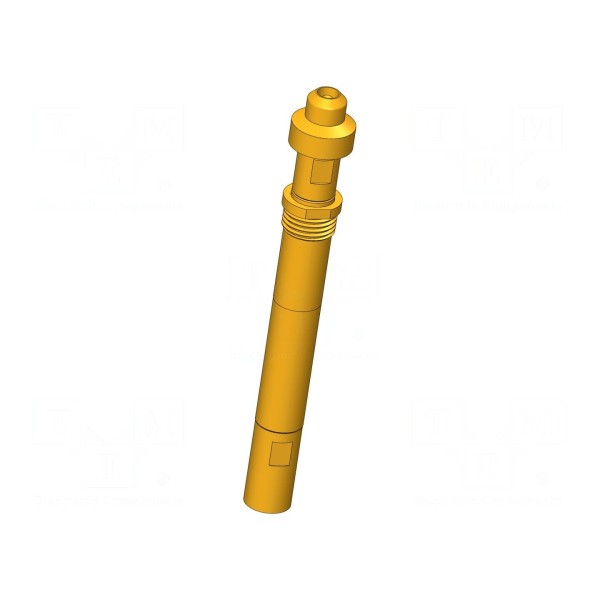

Igła testowa INGUN HFS-840 303 090 A 5342 GT16 M

Igła testowa INGUN HFS-840 303 090 A 5342 GT16 M

Igła testowa 3A, 50Ω, 4GHz, ugięcie robocze 2mm

Igła testowa typu HFS-840 przeznaczona jest do precyzyjnych pomiarów elektronicznych. Element charakteryzuje się prądem znamionowym 3A, przy czym maksymalne obciążenie prądowe powłoki zewnętrznej wynosi 10A. Konstrukcja zapewnia impedancję na poziomie 50Ω oraz wytrzymałość dielektryczną 1,1kV, co pozwala na stabilną pracę w układach o częstotliwości do 4GHz.

Komponent wykonany został z miedzi berylowej (CuBe) ze złoconym pokryciem styku, co zapewnia odpowiednią przewodność i trwałość. Końcówka o średnicy 0,9mm posiada kształt odwróconego stożka. Igła umożliwia ugięcie robocze sprężyny wynoszące 2mm oraz ugięcie maksymalne 3,7mm przy sile nacisku 5,3N.

Całkowita długość elementu wynosi 43,5mm, a średnica kołnierza to 6mm. Montaż odbywa się metodą wkręcania. Urządzenie dostosowane jest do pracy w zakresie temperatur od -40°C do 80°C.
