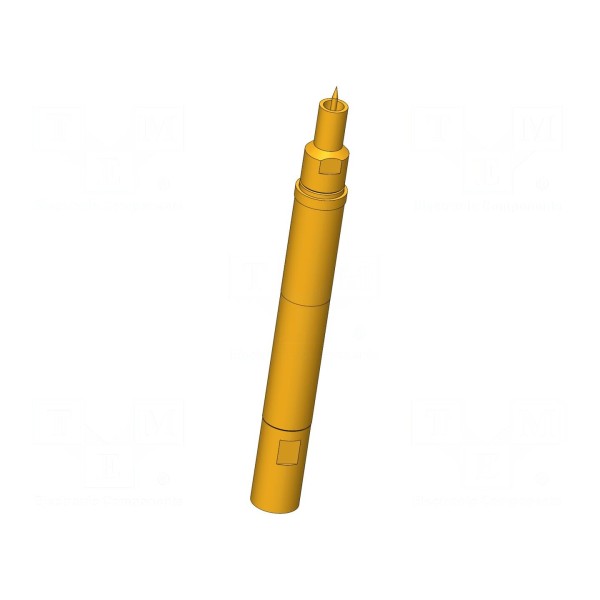

Igła testowa INGUN HFS-840 201 051 A 8002

Igła testowa INGUN HFS-840 201 051 A 8002

Igła testowa 2A, częstotliwość do 4GHz, impedancja 50Ω

Igła testowa przeznaczona jest do precyzyjnych pomiarów w układach elektronicznych, charakteryzując się impedancją wynoszącą 50Ω oraz obsługą częstotliwości do 4GHz. Element ten zapewnia prąd znamionowy 2A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Konstrukcja posiada właściwości samoczyszczące, co wpływa na utrzymanie jakości styku podczas pracy.

Część stykowa została wykonana ze stali z pozłacanym pokryciem, a średnica końcówki wynosi 0,51mm. Kształt końcówki ostrza to płaski stożek, co umożliwia pewne osadzenie w punkcie testowym. Urządzenie przystosowane jest do pracy w zakresie temperatur od -40 do 80°C.

Igła charakteryzuje się siłą ugięcia sprężyny wynoszącą 8N. Ugięcie sprężyn robocze określono na 2mm, natomiast ugięcie maksymalne wynosi 3,7mm. Element o łącznej długości 43mm przeznaczony jest do montażu wciskowego.
