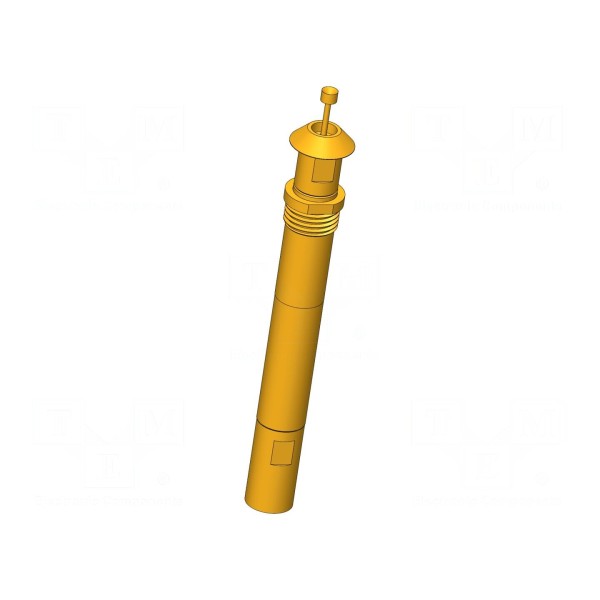

Igła testowa INGUN HFS-840 303 150 A 8042 E M

Igła testowa INGUN HFS-840 303 150 A 8042 E M

Igła testowa 3A, ugięcie sprężyny do 3,7mm

Igła testowa INGUN HFS-840 303 150 A 8042 E M przeznaczona jest do zadań pomiarowych wymagających precyzyjnego styku. Element charakteryzuje się prądem znamionowym 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Konstrukcja o impedancji 50Ω zapewnia pracę przy częstotliwościach do 4GHz oraz wytrzymałość dielektryczną na poziomie 1,1kV.

Główka igły posiada kształt odwróconego stożka (typ 42) o średnicy 1,5mm. Wartość ugięcia sprężyn wynosi 2mm w warunkach roboczych oraz do 3,7mm w zakresie maksymalnym, przy sile ugięcia wynoszącej 8N. Element wykonano ze stopu miedzi berylowej (CuBe) z pozłacaną powierzchnią styku.

Podzespół o długości 43mm posiada średnicę kołnierza 6mm i jest przystosowany do montażu wkręcanego. Urządzenie może pracować w szerokim zakresie temperatur od -40°C do 80°C.
