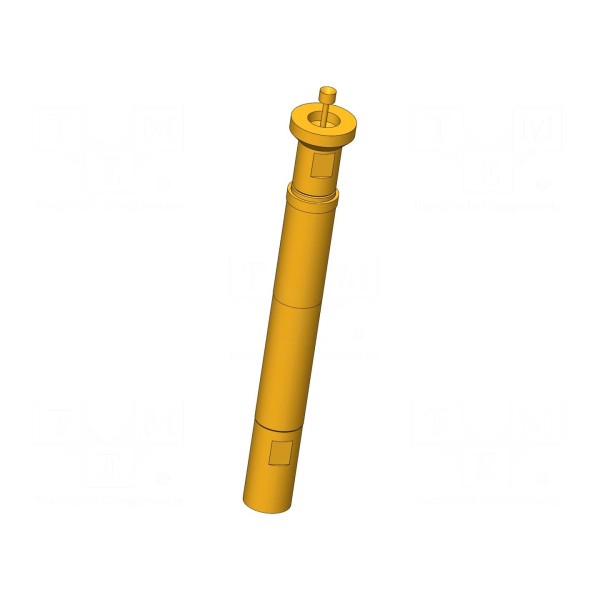

Igła testowa INGUN HFS-840 303 150 A 8002 D

Igła testowa INGUN HFS-840 303 150 A 8002 D

Igła testowa 3A, impedancja 50Ω, pasmo do 4GHz

Igła testowa INGUN HFS-840 303 150 A 8002 D została zaprojektowana do zastosowań pomiarowych o wysokiej częstotliwości, osiągając pasmo pracy do 4GHz przy impedancji 50Ω. Komponent charakteryzuje się prądem znamionowym na poziomie 3A, przy czym maksymalne natężenie prądu dla powłoki zewnętrznej wynosi 10A.

Konstrukcja elementu wykonana jest z miedzi berylowej (CuBe) ze złoconą powłoką styku, co zapewnia stabilne parametry połączenia. Końcówka posiada średnicę 1,5mm i kształt łączący cechy profilu odwróconego, płaskiego oraz stożkowego. Mechanizm sprężynowy pracuje z siłą nacisku 8N, oferując ugięcie robocze 2mm oraz ugięcie maksymalne 3,7mm.

Element o całkowitej długości 43mm przeznaczony jest do montażu wciskanego, a średnica kołnierza wynosi 6mm. Zakres temperatury pracy urządzenia obejmuje przedział od -40°C do 80°C, co pozwala na wykorzystanie igły w zróżnicowanych warunkach środowiskowych.
