Igła testowa INGUN HFS-840 303 150 A 5342 E M

Igła testowa INGUN HFS-840 303 150 A 5342 E M

Igła testowa 3A, ugięcie sprężyn 2mm/3,7mm, impedancja 50Ω

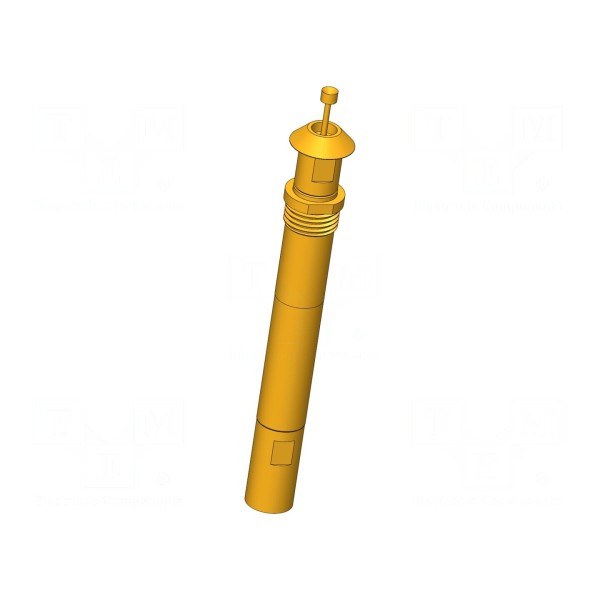

Igła testowa INGUN HFS-840 303 150 A 5342 E M to element przeznaczony do połączeń w układach testowych, charakteryzujący się impedancją 50Ω. Komponent zapewnia prąd znamionowy na poziomie 3A, przy czym maksymalny prąd dla powłoki zewnętrznej wynosi 10A. Konstrukcja wytrzymuje napięcie dielektryczne do 1,1kV i może pracować przy częstotliwościach sygnału sięgających 4GHz.

Element wyposażony jest w końcówkę o średnicy 1,5mm w kształcie odwróconego stożka. Styki wykonano z miedzi berylowej (CuBe) i poddano procesowi złocenia. Mechanizm sprężynowy oferuje ugięcie robocze 2mm, maksymalne ugięcie 3,7mm oraz siłę ugięcia wynoszącą 5,3N.

Produkt o całkowitej długości 43mm posiada średnicę kołnierza 6mm i jest przystosowany do montażu wkręcanego. Igła przystosowana jest do pracy w środowisku o temperaturze z zakresu od -40°C do 80°C.
