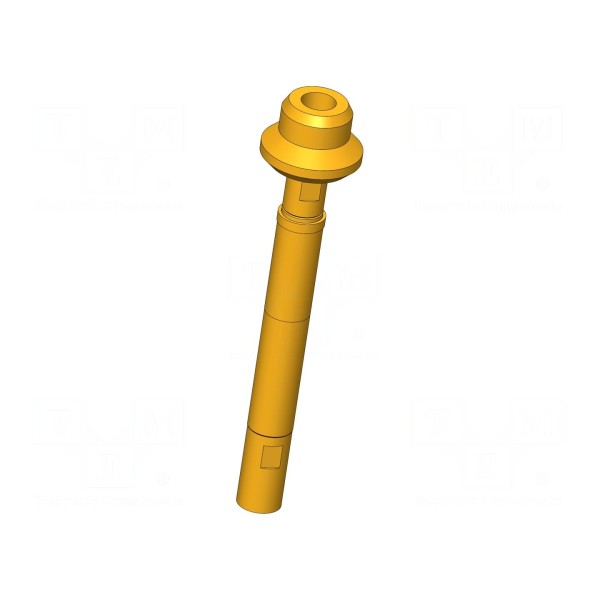

Igła testowa INGUN HFS-840 303 150 A 8042 W

Igła testowa INGUN HFS-840 303 150 A 8042 W

Igła testowa 3A, impedancja 50Ω, pasmo do 2GHz

Igła testowa marki INGUN przeznaczona jest do zadań wymagających wysokiej częstotliwości pracy, sięgającej 2GHz. Element ten charakteryzuje się impedancją 50Ω oraz prądem znamionowym 3A, przy czym powłoka zewnętrzna pozwala na przepływ prądu o natężeniu do 10A. Kształt końcówki ostrza został zaprojektowany jako odwrócony stożek typu 42, o średnicy 1,5mm.

Konstrukcja wykonana jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zapewnia stabilność połączeń w zakresie temperatur od -40°C do 80°C. Montaż igły odbywa się poprzez wciskanie, a wymiary urządzenia obejmują długość całkowitą 45mm oraz średnicę kołnierza wynoszącą 10mm.

Siła ugięcia sprężyny dla tego modelu wynosi 8N. Zakres ugięcia sprężyn określono na 3,7mm, przy czym zalecane ugięcie robocze wynosi 2mm.
