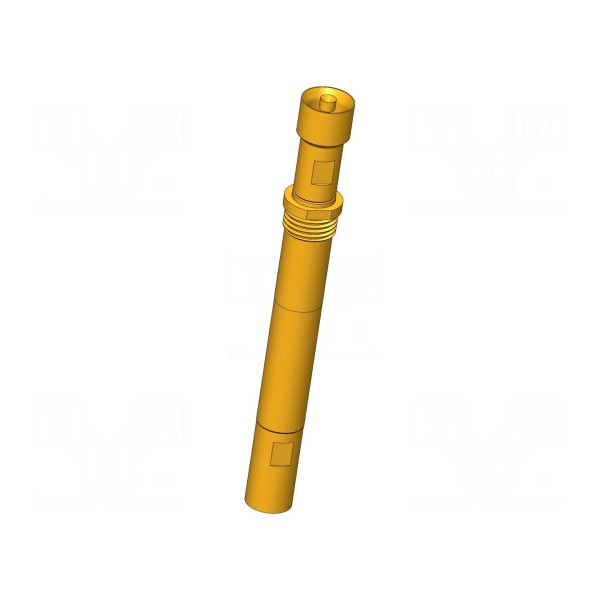

Igła testowa INGUN HFS-840 303 150 A 5343 Y5 M

Igła testowa INGUN HFS-840 303 150 A 5343 Y5 M

Igła testowa 3A, ugięcie robocze 2mm, wkręcana

Igła testowa INGUN HFS-840 303 150 A 5343 Y5 M charakteryzuje się prądem znamionowym 3A oraz maksymalną częstotliwością pracy wynoszącą 4GHz. Impedancja elementu wynosi 50Ω, co pozwala na zastosowanie go w układach pomiarowych wymagających określonych parametrów sygnałowych. Maksymalny prąd powłoki zewnętrznej igły wynosi 10A.

Konstrukcja elementu obejmuje główkę typu 43 w kształcie odwróconego stożka o średnicy 1,5mm. Styki wykonano z miedzi berylowej (CuBe) i poddano procesowi złocenia. Całkowita długość igły wynosi 43mm, a średnica kołnierza to 5mm. Element przeznaczony jest do montażu wkręcanego i pracuje w zakresie temperatur od -40°C do 80°C.

Siła ugięcia sprężyny igły wynosi 5,3N. Ugięcie robocze ustalono na 2mm, natomiast maksymalne ugięcie sprężyn sięga 3,7mm.

Igła testowa INGUN HFS-840 303 150 A 5343 Y5 M
