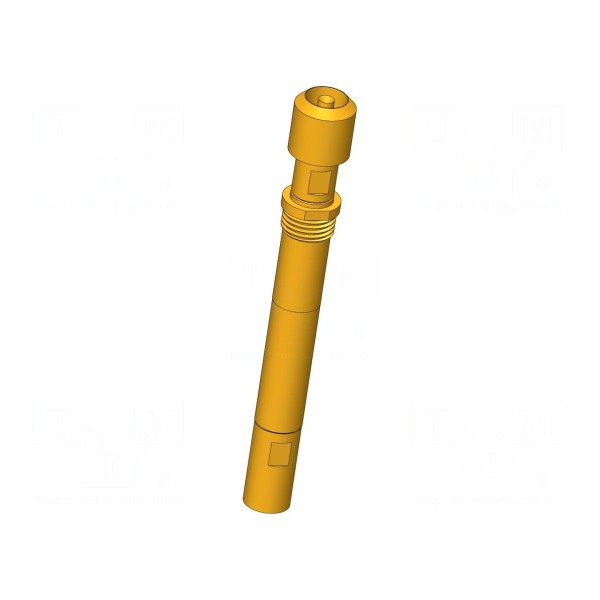

Igła testowa INGUN HFS-840 303 150 A 8042 FS1 M

Igła testowa INGUN HFS-840 303 150 A 8042 FS1 M

Igła testowa 50Ω, prąd znamionowy 3A, ugięcie robocze 2mm

Igła testowa HFS-840 303 150 A 8042 FS1 M to element przeznaczony do układów pomiarowych o impedancji 50Ω, oferujący obsługę częstotliwości do 4GHz. Komponent charakteryzuje się prądem znamionowym 3A, przy czym maksymalny prąd dla powłoki zewnętrznej wynosi 10A. Wytrzymałość dielektryczna elementu określona została na poziomie 1,1kV.

Konstrukcja igły wykonana jest z miedzi berylowej (CuBe) z powierzchnią styku pokrytą złotem. Końcówka typu główka 42 posiada odwrócony kształt stożka o średnicy 1,5mm. Produkt przeznaczony jest do montażu wkręcanego, a jego całkowita długość wynosi 43,2mm przy średnicy kołnierza 5,8mm.

Parametry mechaniczne obejmują ugięcie robocze wynoszące 2mm oraz maksymalne ugięcie sprężyn na poziomie 3,7mm. Siła ugięcia sprężyny wynosi 8N. Element przystosowany jest do pracy w warunkach środowiskowych w zakresie temperatur od -40°C do 80°C.

Igła testowa INGUN HFS-840 303 150 A 8042 FS1 M
