Igła testowa INGUN HFS-840 308 080 A 8043 X

Igła testowa INGUN HFS-840 308 080 A 8043 X

Igła testowa 3A, 4GHz, 50Ω, siła 8N

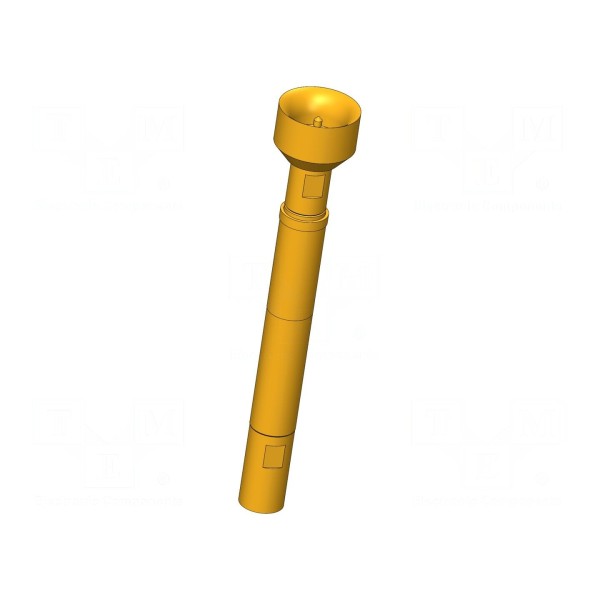

Igła testowa HFS-840 308 080 A 8043 X przeznaczona jest do precyzyjnych pomiarów, oferując impedancję 50Ω oraz pracę przy częstotliwości do 4GHz. Element charakteryzuje się prądem znamionowym na poziomie 3A, przy czym maksymalny prąd dla powłoki zewnętrznej wynosi 10A. Konstrukcja igły o długości 44mm zakończona jest główką typu 43 w kształcie stożka o średnicy 0,8mm.

Zastosowane materiały obejmują stop miedzi z berylem (CuBe) z pozłacaną powierzchnią styku, co zapewnia właściwości samoczyszczące podczas eksploatacji. Igła została przystosowana do montażu wciskanego, a jej kołnierz posiada średnicę 8mm. Zakres pracy urządzenia mieści się w granicach od -40°C do 80°C.

Parametry mechaniczne elementu obejmują siłę ugięcia sprężyny wynoszącą 8N. Ugięcie robocze ustalono na 2mm, natomiast wartość maksymalna ugięcia sprężyn wynosi 3,7mm.
