Igła testowa INGUN HFS-840 358 180 A 8042 QS

Igła testowa INGUN HFS-840 358 180 A 8042 QS

Igła testowa 3A, 50Ω, pasmo do 4GHz

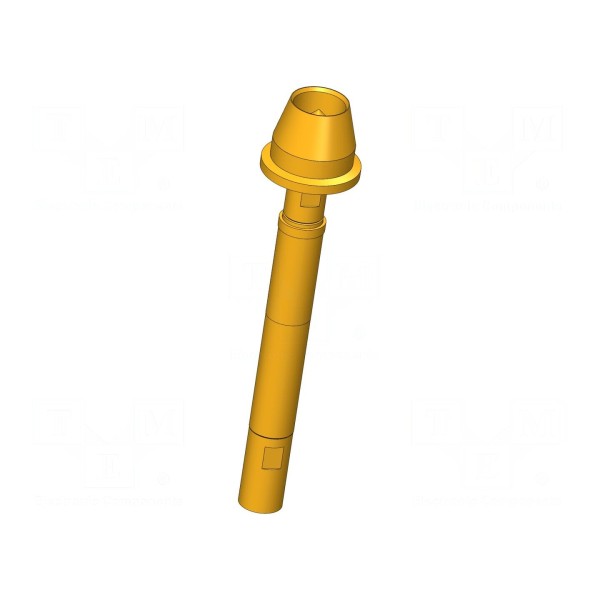

Igła testowa INGUN HFS-840 358 180 A 8042 QS przeznaczona jest do precyzyjnych pomiarów sygnałów o częstotliwości do 4GHz. Komponent charakteryzuje się impedancją 50Ω oraz prądem znamionowym na poziomie 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Konstrukcja elementu wykorzystuje stop miedzi z berylem (CuBe) z pozłacaną powierzchnią styku, co zapewnia właściwości samoczyszczące podczas pracy.

Element posiada końcówkę o średnicy 1,8mm w kształcie główki 42 typu stożkowego. Ugięcie sprężyny wynosi 2mm w warunkach roboczych, z wartością maksymalną 2,7mm przy sile nacisku 8N. Całkowita długość igły to 45,9mm, a średnica kołnierza wynosi 10mm.

Montaż elementu odbywa się poprzez wciśnięcie w gniazdo. Komponent przystosowany jest do pracy w zakresie temperatur od -40°C do 80°C.
