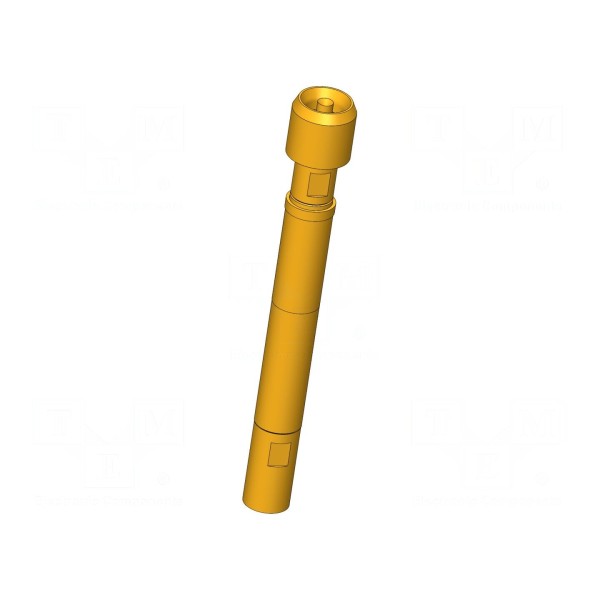

Igła testowa INGUN HFS-840 303 150 A 8042 RF3

Igła testowa INGUN HFS-840 303 150 A 8042 RF3

Igła testowa 3A, 50Ω, 4GHz, ugięcie robocze 2mm

Igła testowa INGUN HFS-840 303 150 A 8042 RF3 charakteryzuje się prądem znamionowym 3A oraz maksymalną częstotliwością pracy wynoszącą 4GHz. Element został wykonany z miedzi berylowej (CuBe) ze złoconym pokryciem styku, co zapewnia impedancję 50Ω oraz wytrzymałość dielektryczną na poziomie 1,1kV. Maksymalny prąd dla powłoki zewnętrznej igły wynosi 10A.

Konstrukcja igły posiada ugięcie robocze sprężyn o wartości 2mm oraz ugięcie maksymalne 3,7mm przy sile sprężyny wynoszącej 8N. Element wyposażony jest w główkę typu 42 w kształcie odwróconego stożka o średnicy 1,5mm. Zakres temperatury pracy urządzenia wynosi od -40°C do 80°C.

Całkowita długość igły wynosi 43,2mm, a średnica kołnierza to 6,1mm. Montaż elementu odbywa się poprzez wciskanie, co umożliwia sprawną instalację w odpowiednich gniazdach pomiarowych.
