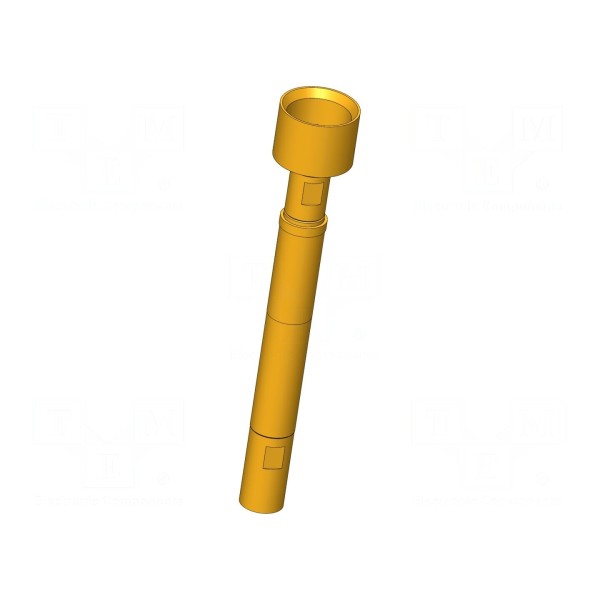

Igła testowa INGUN HFS-840 308 180 A 9943 E

Igła testowa INGUN HFS-840 308 180 A 9943 E

Igła testowa 3A, ugięcie sprężyn 2mm / 3,7mm

Igła testowa przeznaczona jest do precyzyjnych pomiarów elektrycznych, oferując prąd znamionowy na poziomie 3A oraz maksymalny prąd powłoki zewnętrznej wynoszący 10A. Element charakteryzuje się impedancją 50Ω oraz wytrzymałością dielektryczną 1,1kV, co pozwala na pracę przy częstotliwościach sięgających 4GHz. Konstrukcja typu samoczyszczącego gwarantuje stabilność połączeń w szerokim zakresie temperatur roboczych od -40°C do 80°C.

Styk wykonany jest z miedzi berylowej (CuBe) i posiada złoconą powłokę, co wpływa na parametry styku. Końcówka o kształcie stożka (główka 43) ma średnicę 1,8mm, natomiast średnica kołnierza wynosi 8mm. Całkowita długość elementu to 45mm, przy sile ugięcia sprężyny wynoszącej 10N.

Ugięcie sprężyn robocze wynosi 2mm, a maksymalne osiąga wartość 3,7mm. Element przystosowany jest do montażu wciskanego, co umożliwia sprawną instalację w systemach pomiarowych.
