Igła testowa INGUN HFS-840 303 150 A 9942 RF3 M

Igła testowa 3A, 4GHz, ugięcie robocze 2mm

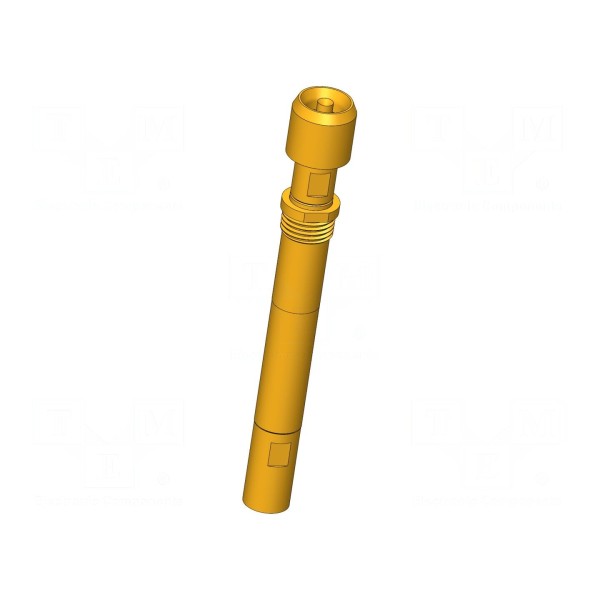

Igła testowa INGUN HFS-840 303 150 A 9942 RF3 M to element przeznaczony do montażu wkręcanego. Konstrukcja końcówki charakteryzuje się kształtem odwróconego stożka z główką typu 42, przy średnicy końcówki wynoszącej 1,5 mm. Element pracuje z impedancją 50 Ω oraz wytrzymałością dielektryczną na poziomie 1,1 kV, oferując przy tym maksymalną częstotliwość pracy do 4 GHz.

Styki igły wykonano z miedzi berylowej (CuBe) z powłoką złoconą. Komponent przystosowany jest do pracy w temperaturach od -40 do 80°C i charakteryzuje się siłą ugięcia sprężyny wynoszącą 10 N. Ugięcie robocze sprężyn wynosi 2 mm, natomiast maksymalne ugięcie sięga 3,7 mm.

Parametry elektryczne obejmują prąd znamionowy 3 A, przy czym maksymalny prąd dla powłoki zewnętrznej wynosi 10 A. Całkowita długość igły to 43,2 mm, a średnica kołnierza wynosi 6,1 mm.
