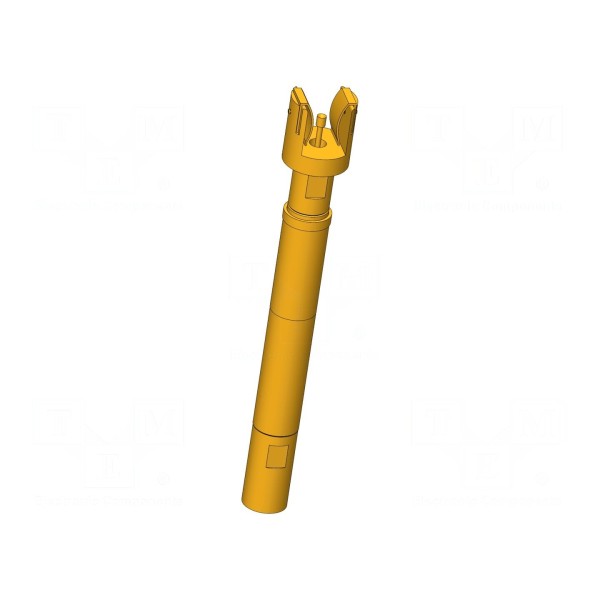

Igła testowa INGUN HFS-840 303 090 A 8040 GT13

Igła testowa INGUN HFS-840 303 090 A 8040 GT13

Igła testowa 3A, impedancja 50Ω, pasmo do 4GHz

Igła testowa INGUN HFS-840 303 090 A 8040 GT13 przeznaczona jest do precyzyjnych pomiarów w układach elektronicznych, oferując prąd znamionowy 3A oraz impedancję 50Ω. Element charakteryzuje się wytrzymałością dielektryczną na poziomie 1,1kV oraz obsługą częstotliwości pracy do 4GHz. Końcówka wykonana w kształcie odwróconego stożka z rowkiem poprzecznym posiada średnicę 0,9mm.

Konstrukcja igły opiera się na materiale CuBe z pozłacaną powierzchnią styku, co zapewnia stabilne parametry połączenia. Element o długości 45mm przystosowany jest do montażu wciskanego. Urządzenie pozwala na robocze ugięcie sprężyn wynoszące 2mm, przy maksymalnym ugięciu do 3,7mm oraz sile nacisku 8N.

Produkt przystosowany jest do pracy w szerokim zakresie temperatur od -40°C do 80°C. Średnica kołnierza igły wynosi 6,5mm, co należy uwzględnić przy projektowaniu gniazd montażowych. Igła znajduje zastosowanie w systemach testowych wymagających niezmiennej impedancji oraz bezpiecznego przepływu prądu w środowisku laboratoryjnym.

Igła testowa INGUN HFS-840 303 090 A 8040 GT13
