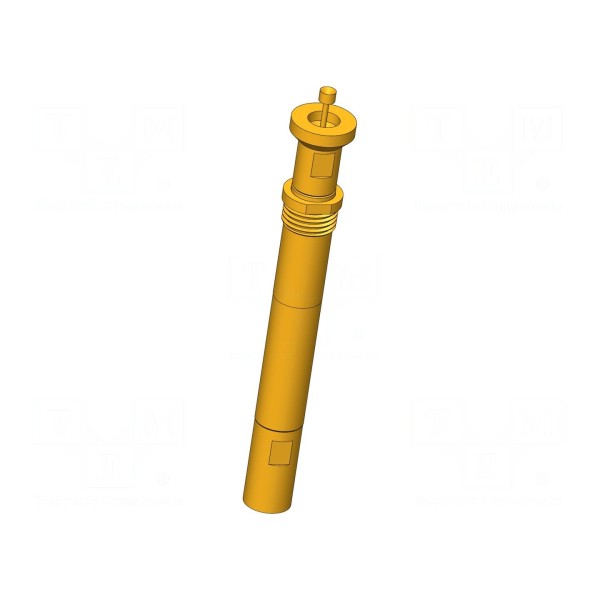

Igła testowa INGUN HFS-840 303 150 A 5302 D M

Igła testowa INGUN HFS-840 303 150 A 5302 D M

Igła testowa 3A, 50Ω, 4GHz, montaż wkręcany

Igła testowa marki INGUN przeznaczona jest do zadań pomiarowych wymagających transmisji sygnałów o częstotliwości do 4GHz oraz impedancji 50Ω. Element charakteryzuje się prądem znamionowym 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Konstrukcja wykonana jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zapewnia stabilność parametrów elektrycznych w zakresie temperatur pracy od -40°C do 80°C.

Końcówka igły posiada średnicę 1,5mm i wykończona jest w kształcie odwróconego, płaskiego stożka. Element o długości 43mm oraz średnicy kołnierza 6mm jest przystosowany do montażu wkręcanego. Siła ugięcia sprężyny wynosi 5,3N, a robocze ugięcie sprężyn ustalono na 2mm, przy maksymalnym ugięciu wynoszącym 3,7mm.
